Toiture

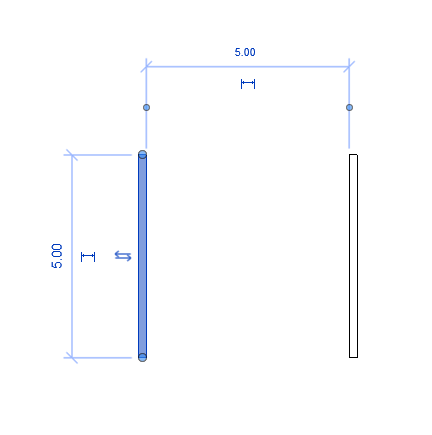

  • Dessiner 2 murs

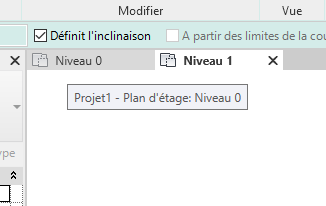

  • Passer au niveau 1

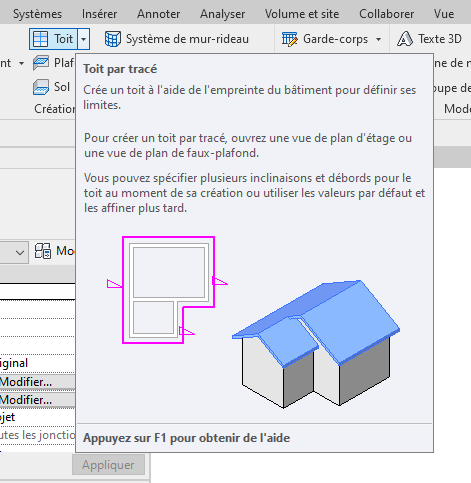

  • Rb : Arch : Toit

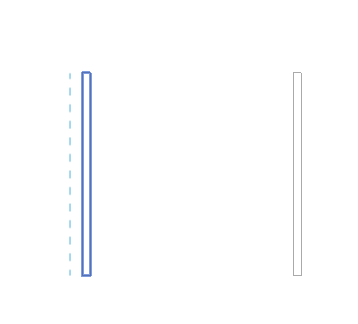

  • Sélectionner les deux murs en "débordant" avec la souris sur les bords droits et gauches respectifs pour dessiner une toiture en débord.

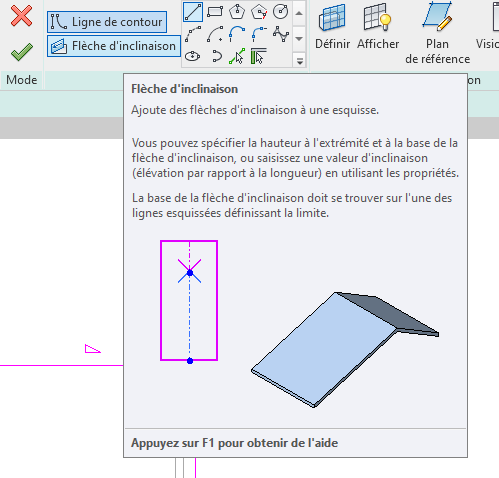

  • Compléter le tracer avec l'outil de dessin "ligne"

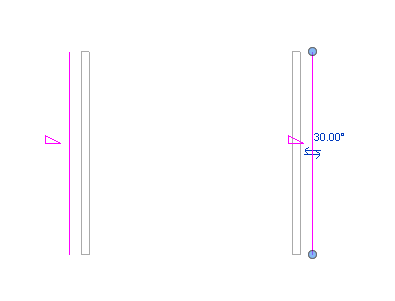

  • Désactiver l'inclinaison des lignes Nord et Sud

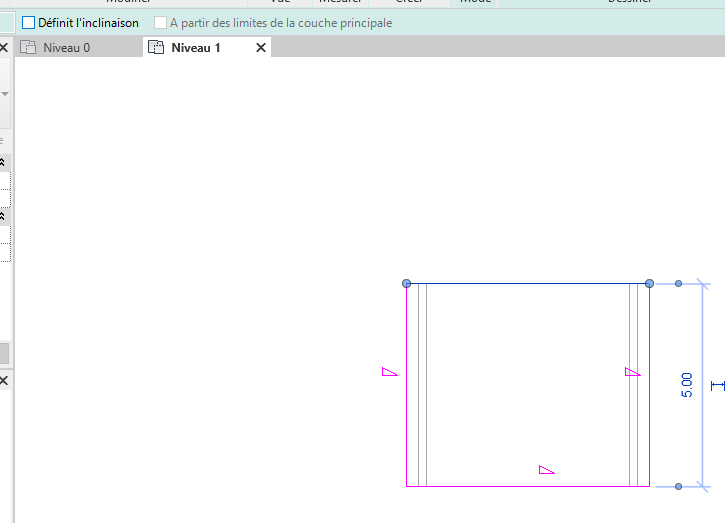

  • Valider

/*

*/

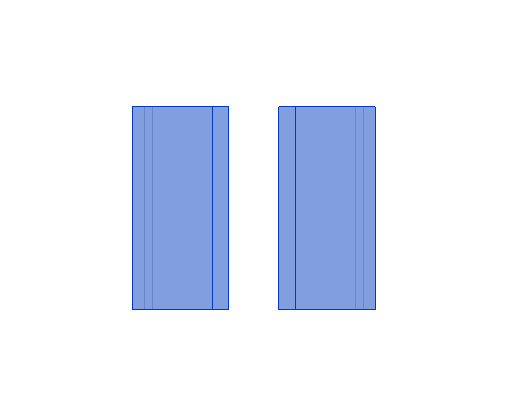

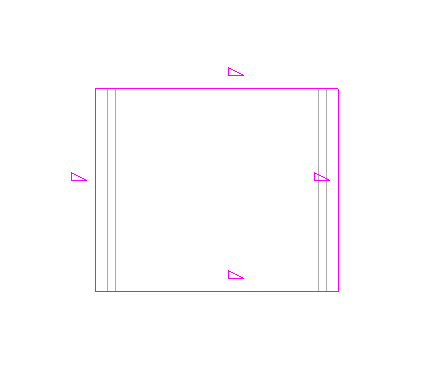

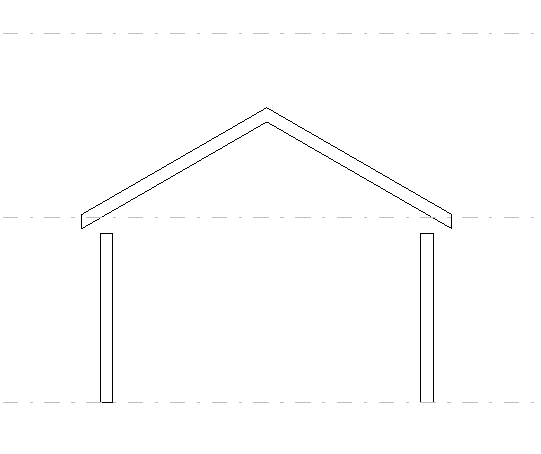

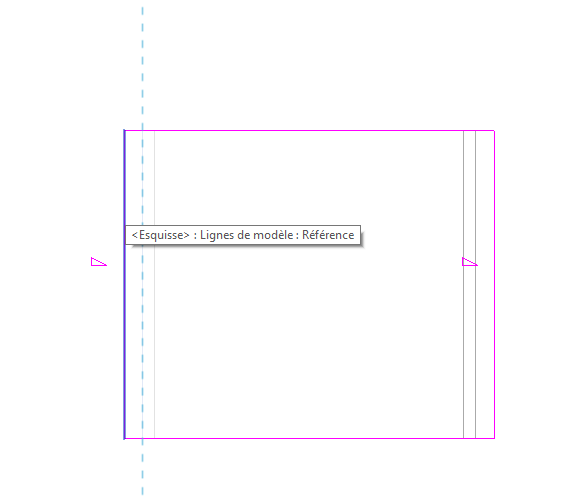

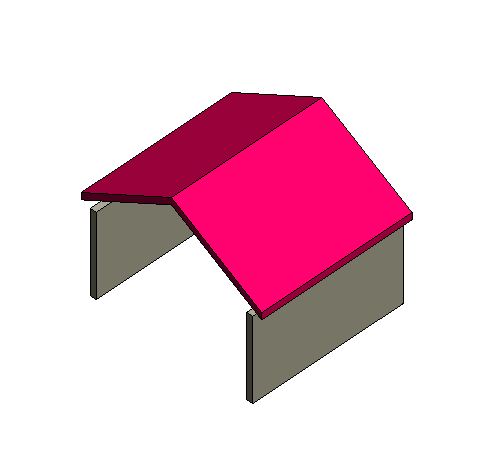

  • Éditer le profil du toit en plan et utiliser l'outil d'alignement pour ajuster la toiture au nu des murs Est et Ouest

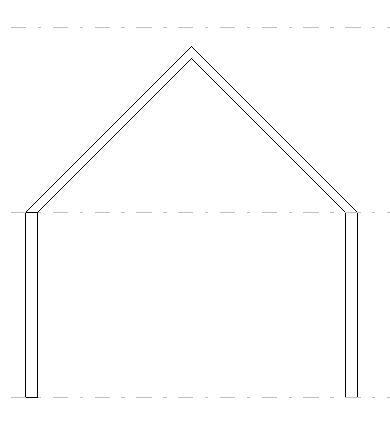

  • Sélectionner les murs et modifier leurs contraintes supérieures pour qu'ils atteignent le niveau 1
  • Sélectionner la toiture et changer la forme des chevrons

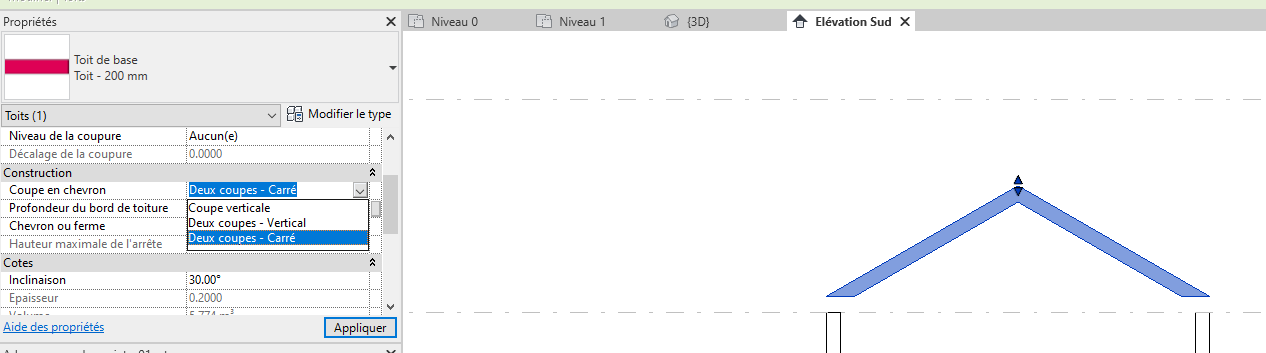

  • Prop : Construction : Coupe en chevron : Deux coupes - Carré

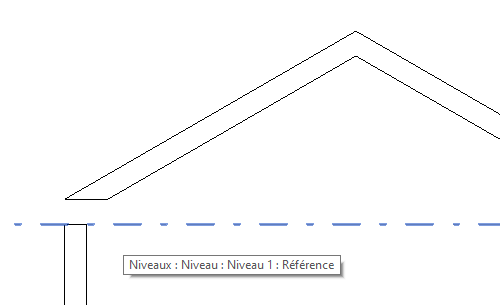

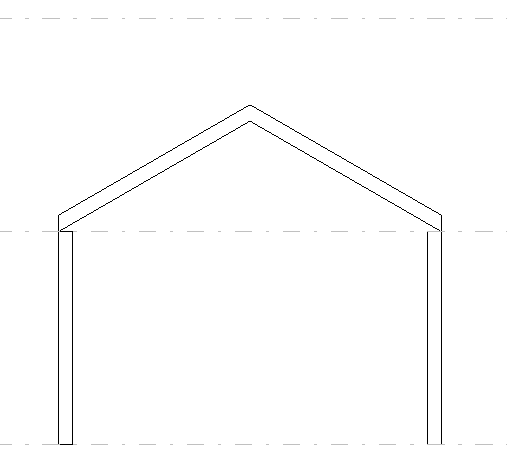

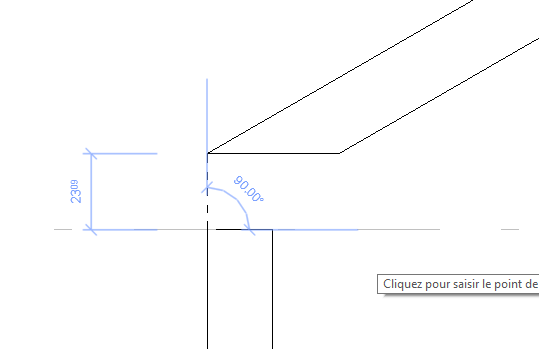

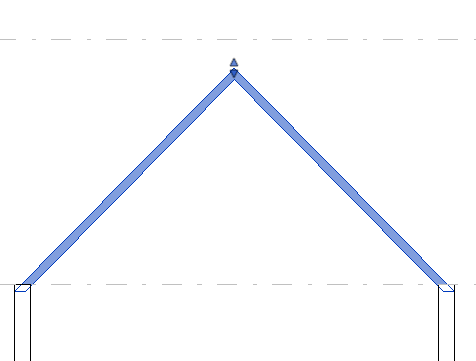

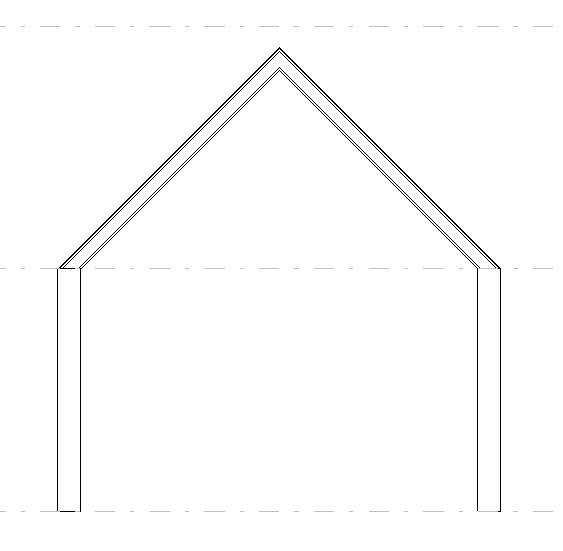

  • Utiliser l'outil d'alignement pour aligner les chevrons au niveau de l'arase des murs


  • De simples manipulations trigonométriques nous permettent de calculer l'épaisseur de la toiture pour l'ajuster à l'épaisseur du mur de 20cm.
  • Sélectionner la toiture et dupliquer le type : Toit - 10 mm

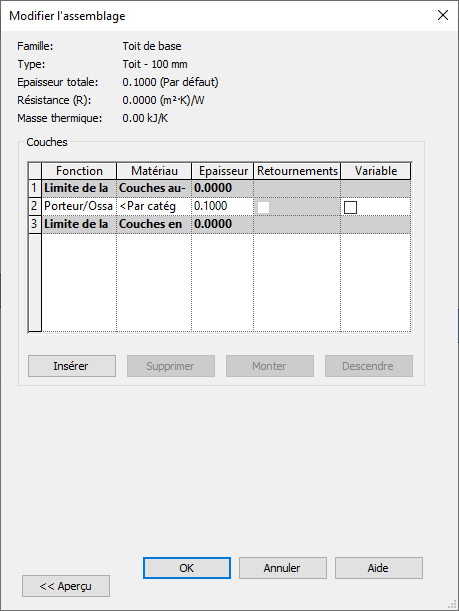

  • Prop : Modifier le type : Construction : Structure : Porteur : 0.1


  • Étirer la toiture manuellement ou renseigner l'inclinaison

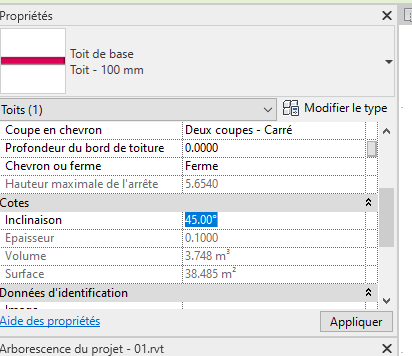

  • Prop : Cotes : Inclinaison : 45
  • Suivant cette nouvelle inclinaison la largeur passe à 14.1 cm, créer un nouveau type de toit pour cette variante

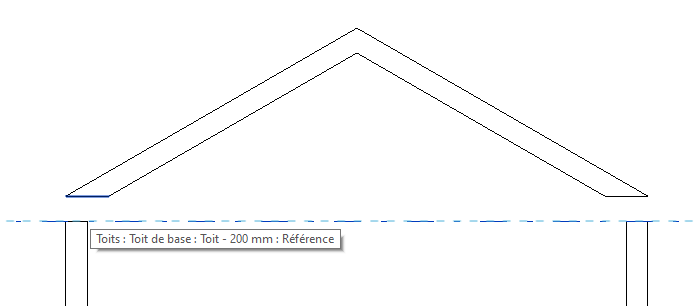

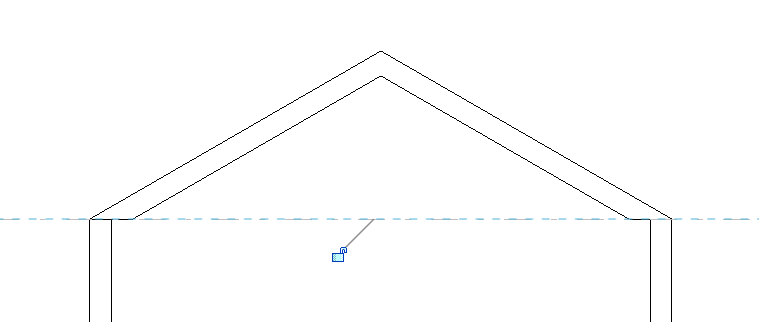

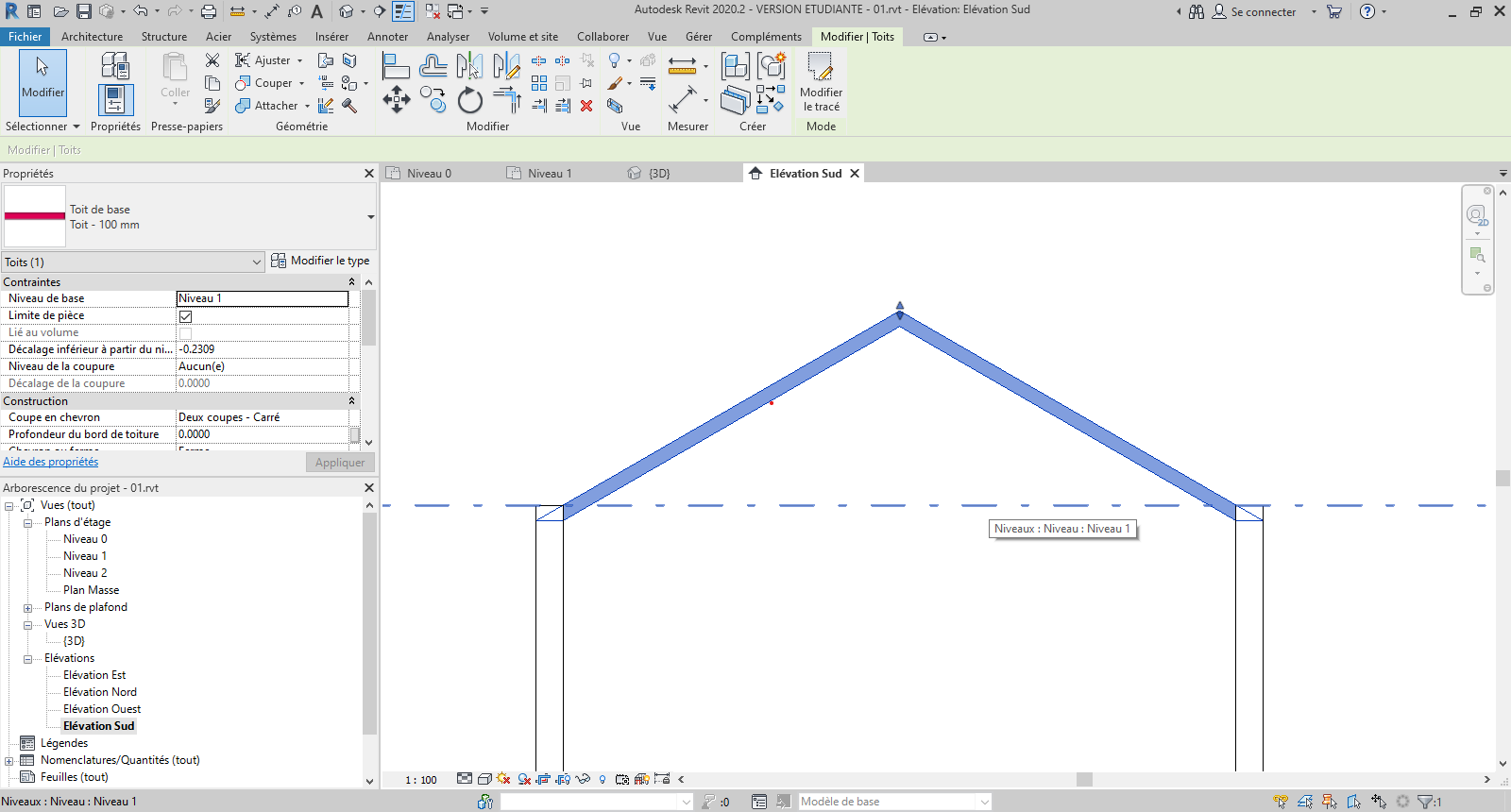

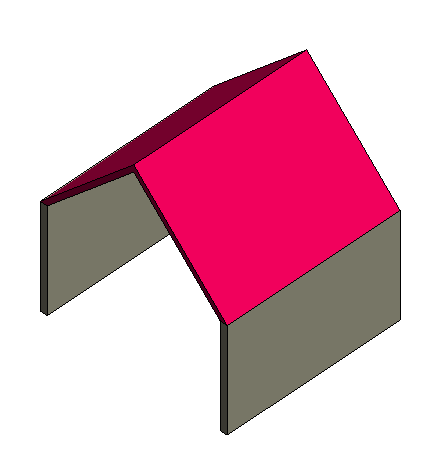

  • Utiliser à nouveau l'outil d'alignement pour poser la toiture sur les murs


  • Éditer le type de la toiture, le dupliquer et le renommer.

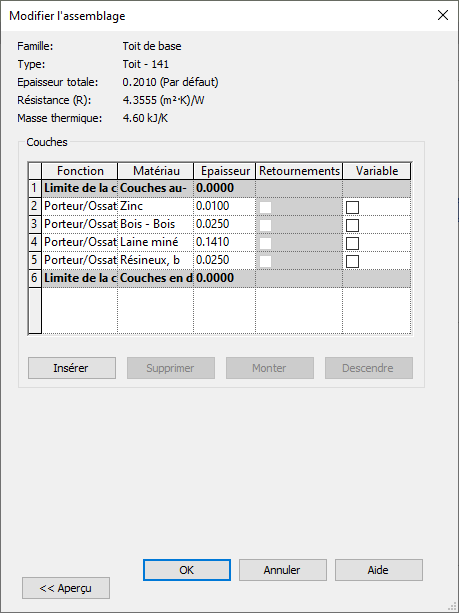

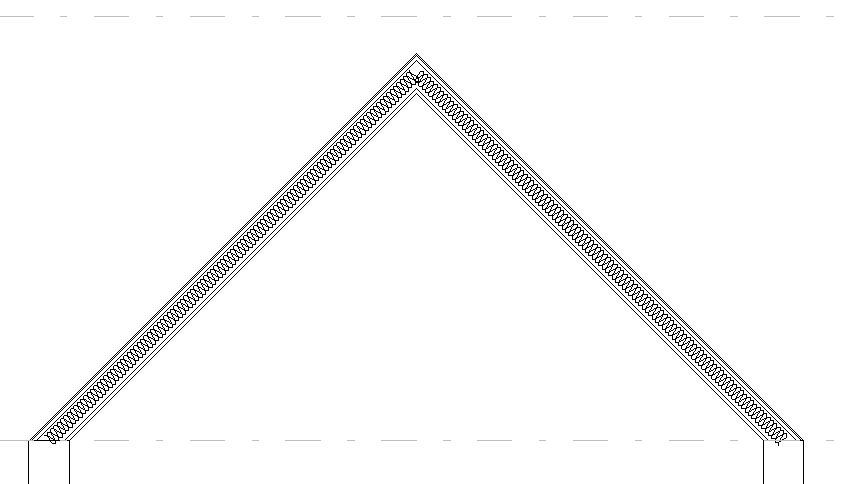

  • Éditer la structure, ajouter revêtement zinc, voligeage bois, isolant (laine minérale) et finition bois.

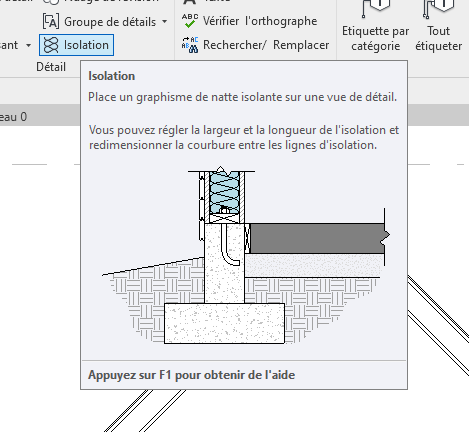

  • Ajouter un motif d'isolation
