Mur à ossature bois

Nous allons modéliser une cloison à ossature bois de 8 cm d'épaisseur avec isolant + 2 x 2.5 cm de panneaux bois à l'aide d'un mur de type Murs rideaux


  • Menu : Nouveau Projet : Gabarit architectural

  • Rb : Arch : Mur

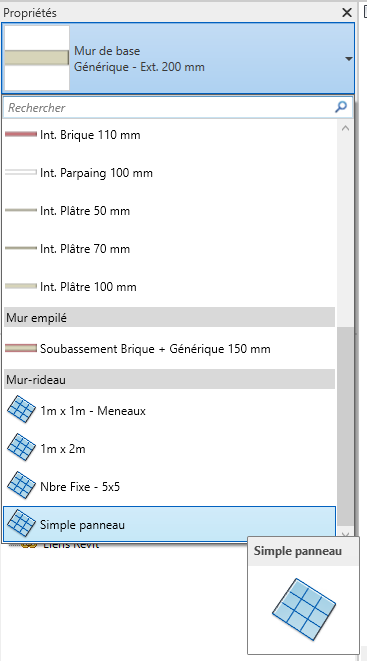

  • Changer le type : Mur-rideau : Simple panneau


  • Éditer le type : Dupliquer : Renommer ''Mur bois''
  • Construction : Fonction : Intérieur ou Extérieur en fonction des besoins

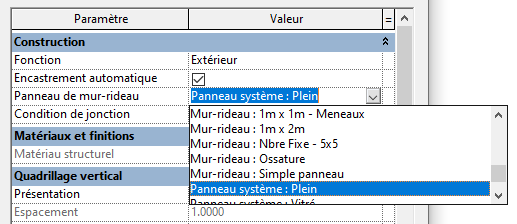

  • Construction : Panneau de mur-rideau : Panneau système : Plein

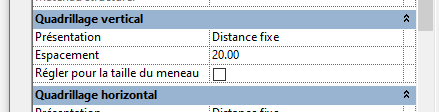

  • Quadrillage vertical : Présentation : Distance fixe : Espacement : 20

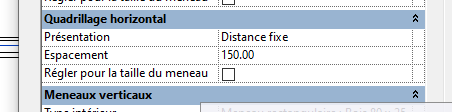

  • Quadrillage horizontal : Présentation : Distance fixe : Espacement : 150


Ossature

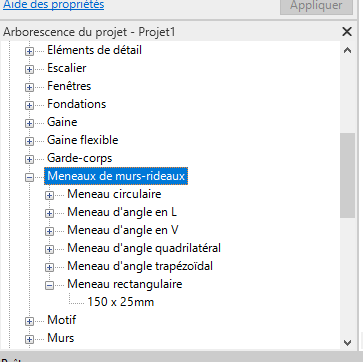

  • Arborescence : Famille : Meneaux de murs-rideaux : Meneau rectangulaire
  • Dupliquer : renommer ''Bois 80x25 mm''
  • Double clic pour éditer le meneau

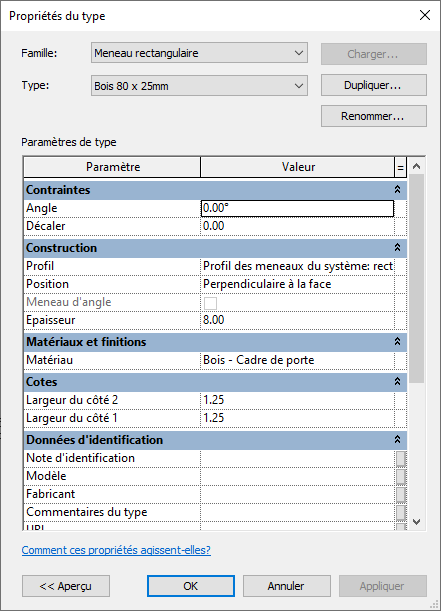

  • Propriétés du type :
  • épaisseur : 8
  • Cotes : Largeur côté 2 : 1.25
  • Cotes : Largeur côté 1 : 1.25

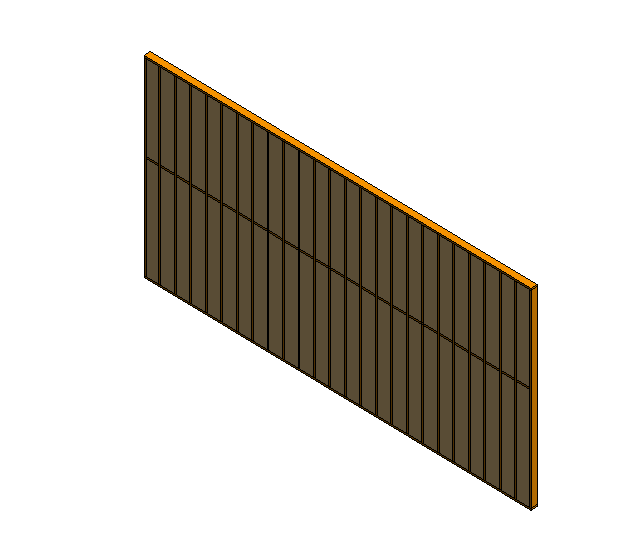

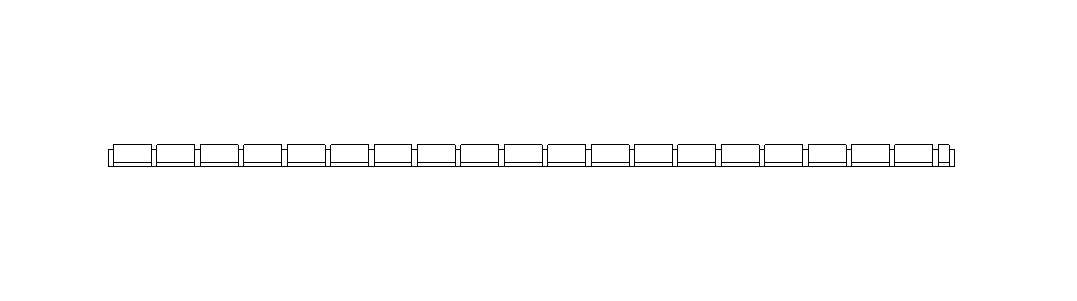

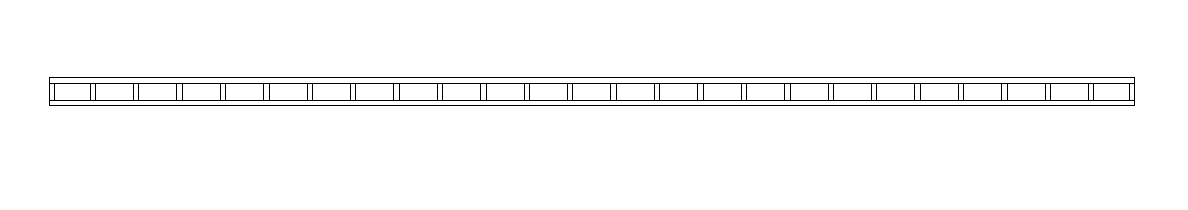

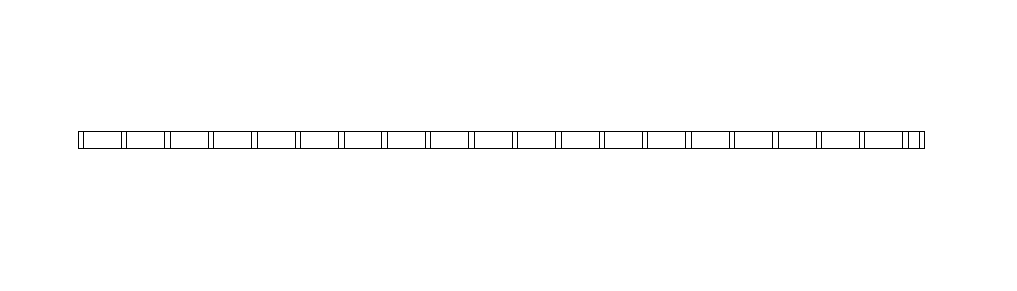

  • Dessiner le mur

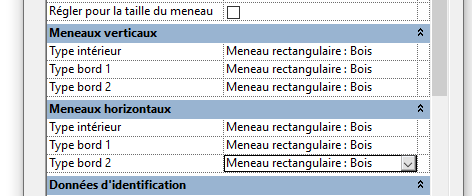

  • Prop : Éditer Type : Meneaux verticaux/horizontaux : sélectionner ''Bois 80x25 mm''

Isolant

  • Sélectionner un élément de remplissage : déverrouiller (autoriser le déplacement)

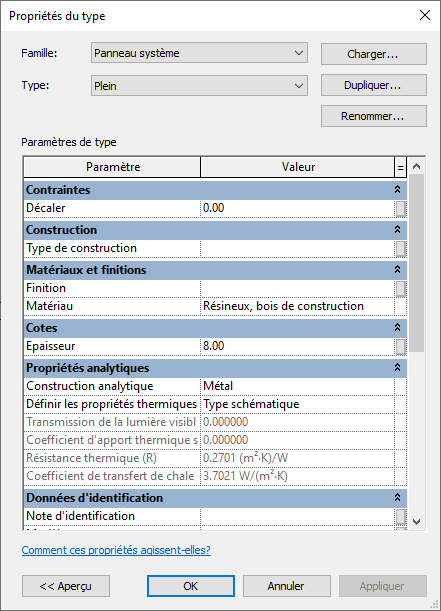

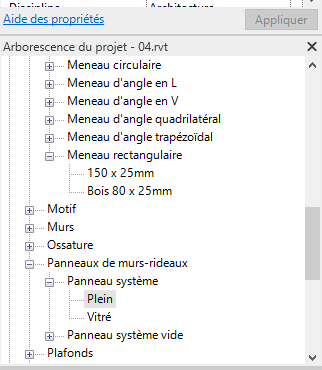

  • Arborescence : Famille : Panneaux de mur rideau : Panneau système1 : Plein : Éditer
  • épaisseur : 80mm (largeur du mur)
  • décalage : 0
  • Matériaux : isolant

Panneaux bois

  • Rb Arch : Mur : Standard
  • Editer le type : renommer : panneau de bois
  • Structure : Modifier : épaisseur 1.5cm / matériau : plâtre ou bois

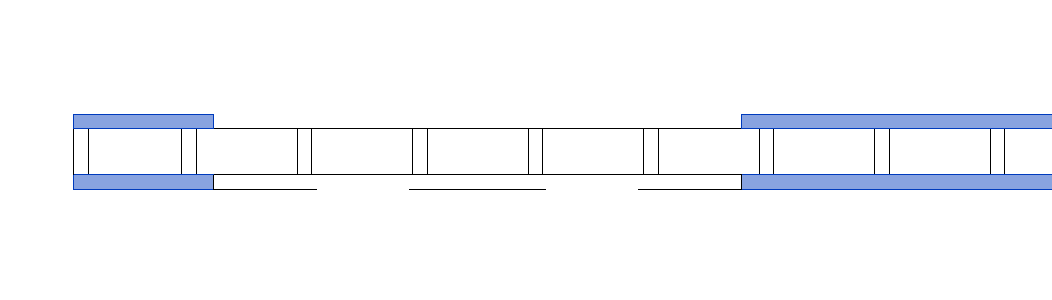

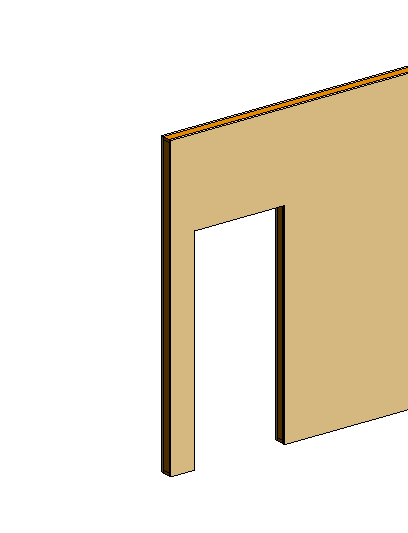

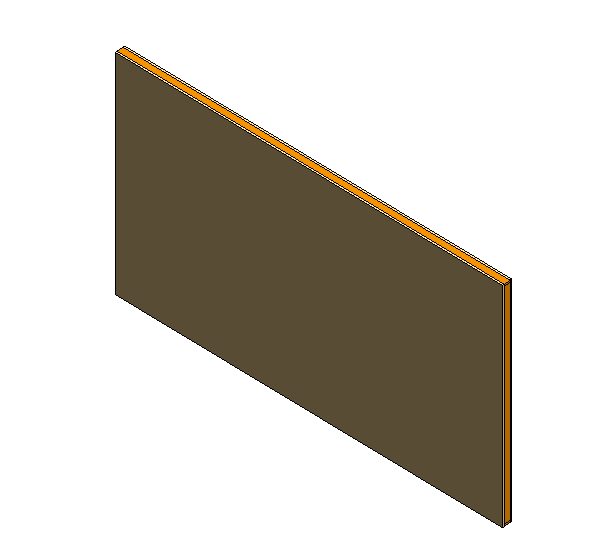

  • Dessiner deux plaques contre l'ossature

Ouverture

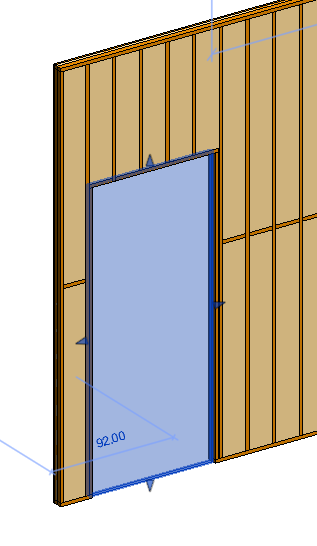

  • Placer une ouverture dans le mur
  • Rb : Arch : Porte : Charger la famille : ''Portes'' et choisir ''Porte-Ouverture.rfa''

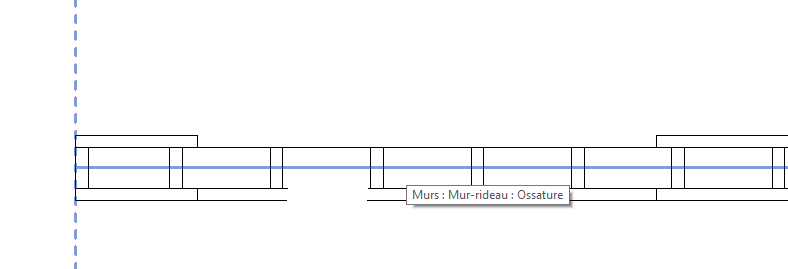

  • Insérer une ouveture dans la cloison.


  • Ruban : Modifier : Attacher : cliquer sur le premier panneau puis le second et valider

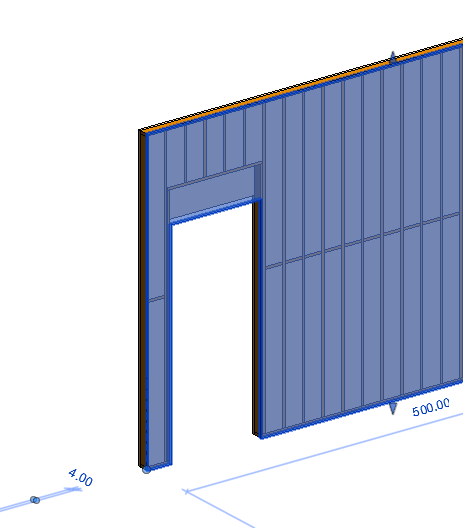

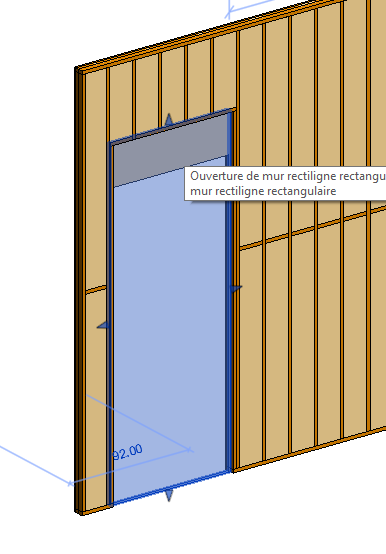

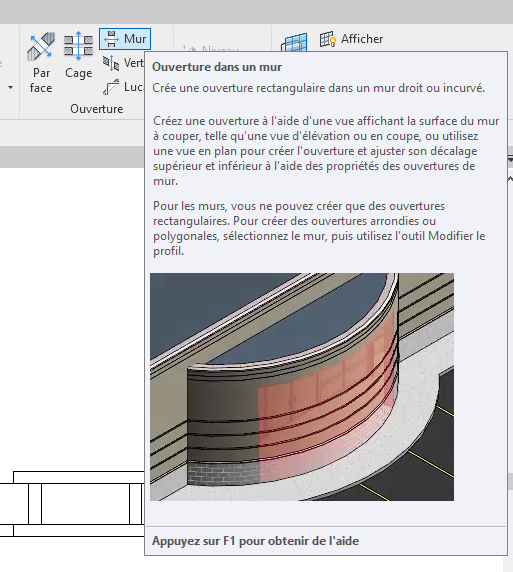

  • Ruban : Architecture : Ouverture : Mur

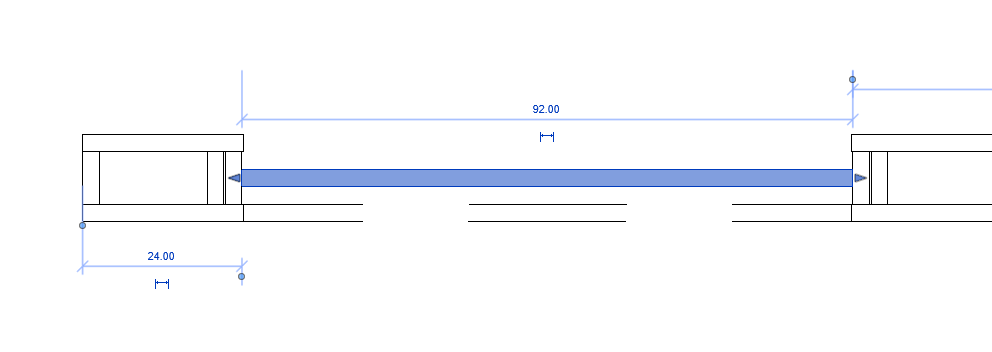

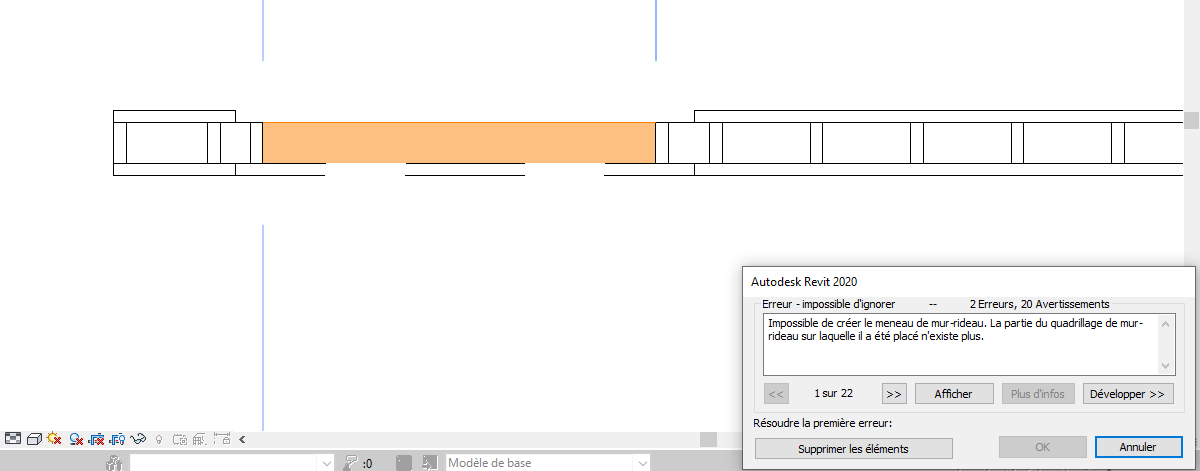

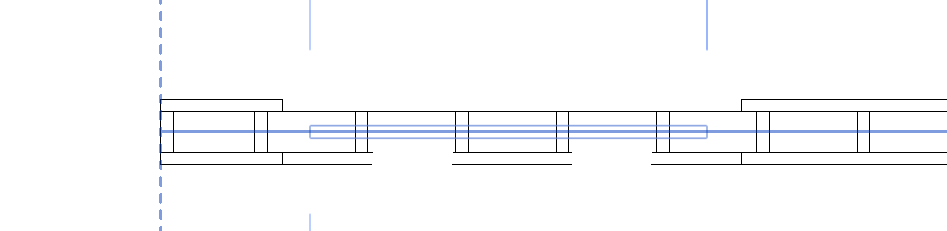

  • Sélectionner l'axe du mur et dessiner un rectangle à l'intérieur de la porte en plan (valider la suppression)

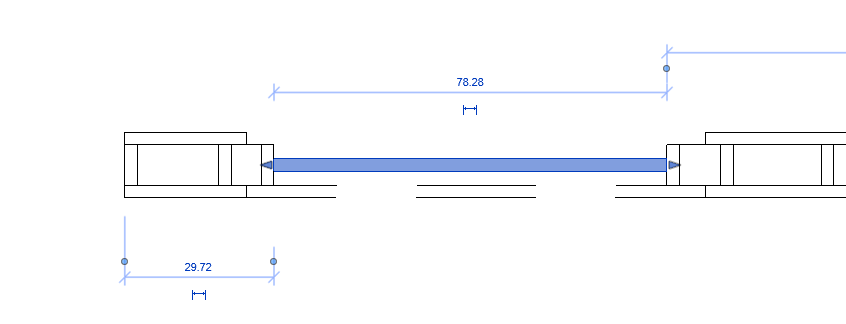

  • Sélectionner l'ouverture réalisée et ajuster aux dimensions de la porte en plan avec les poignées de déplacement ou l'outil d'alignement.

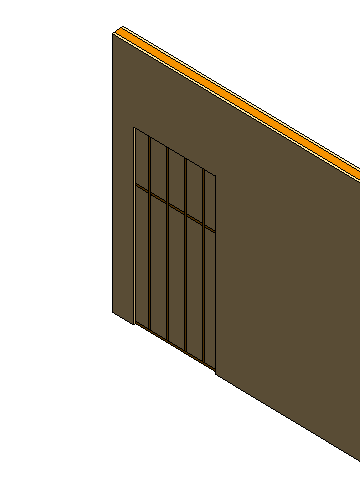

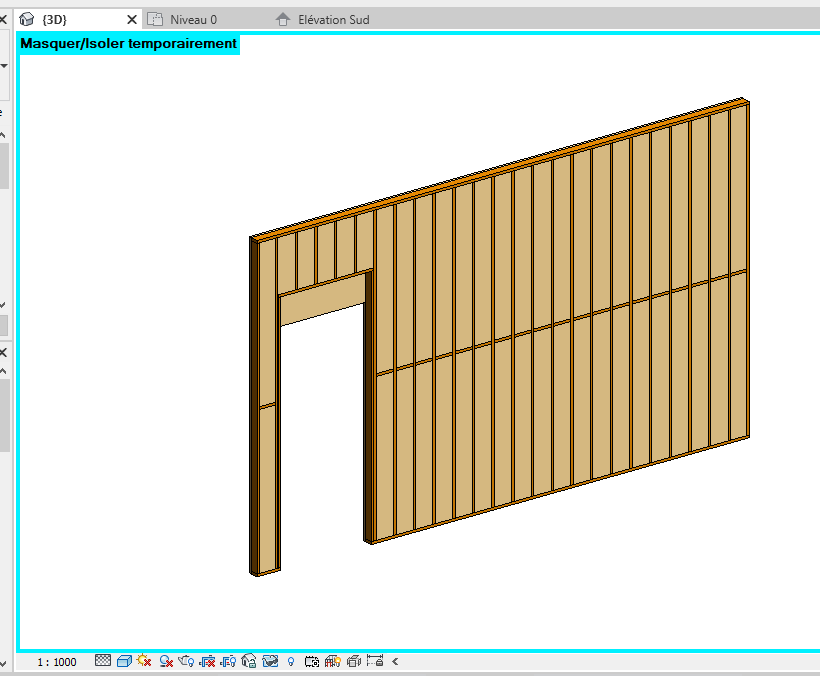

  • Sélectionner une plaque de plâtre : menu bas de fenêtre 3D : Masquer / isoler : élément

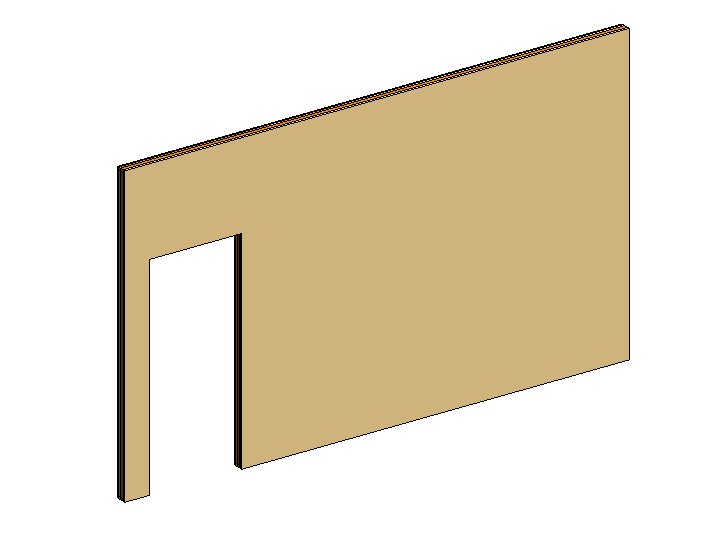

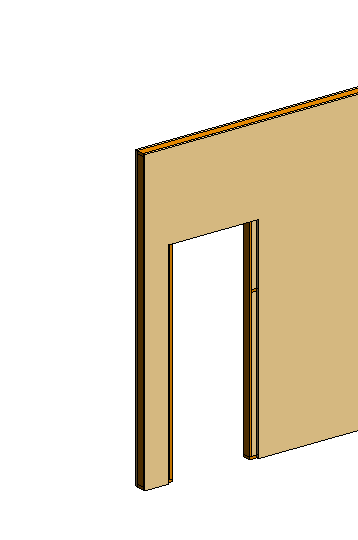

  • Sélectionner l'ouverture et l'ajuster en hauteur.
