Plancher bois

Nous allons modéliser un plancher bois.

  • Menu : Nouveau Projet : Gabarit architectural
  • Gérer les unités
  • Rb : Gérer : Paramètres : Unités : Longueur : cm

Dalle

  • Création d'une dalle de fondation en béton
  • Arb : Plans : Niveau 0

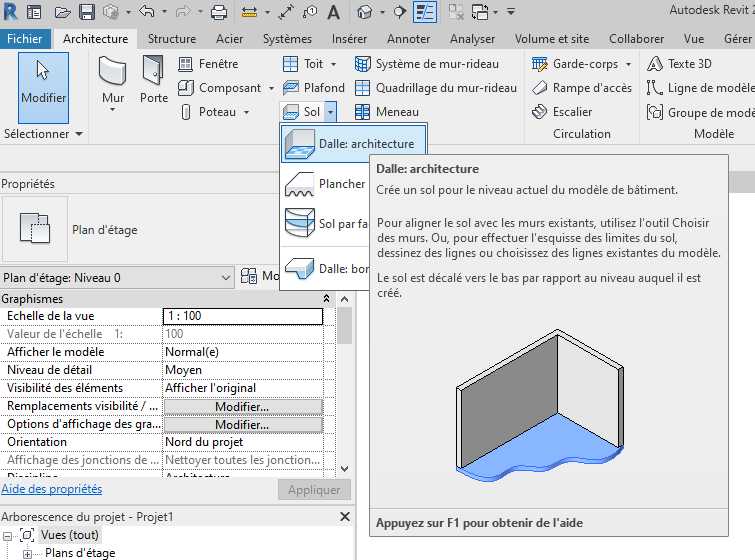

  • Rb : Architecture : Création : Sol : Dalle Architecture

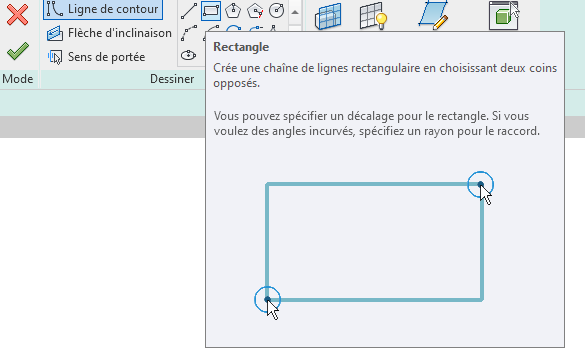

  • Utiliser l'outil rectangle
  • Dessiner une dalle

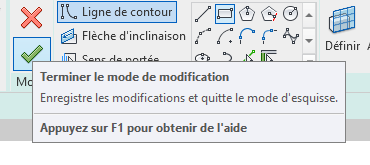

  • Valider

plan-02.png plan-04.png

Poutres

  • Ajouter des poutres de rives

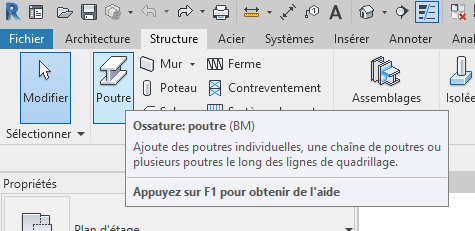

  • Rb : Structure : Poutre

  • Charger une famille de poutre

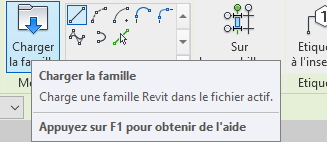

  • Rb : Structure : Poutre : Charger famille

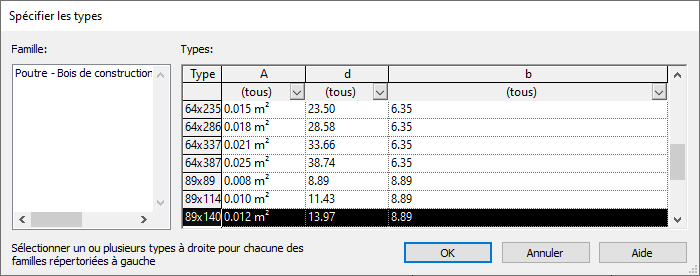

  • Naviguer jusqu'à : ''StructureOssatureBoisPoutre'' sélectionner ''Bois de construction de dimension.rfa''

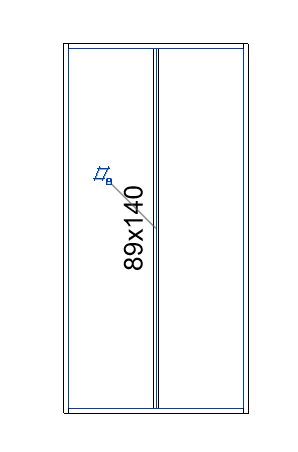

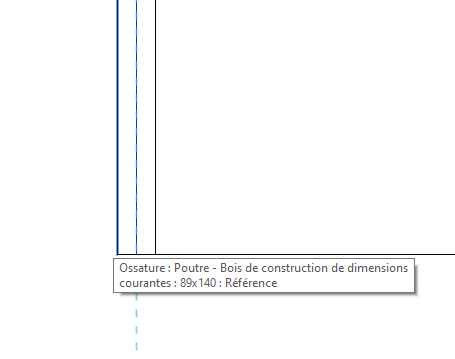

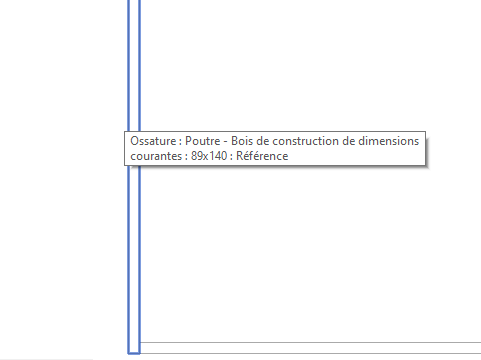

  • Sélectionner une section de 89x140 mm

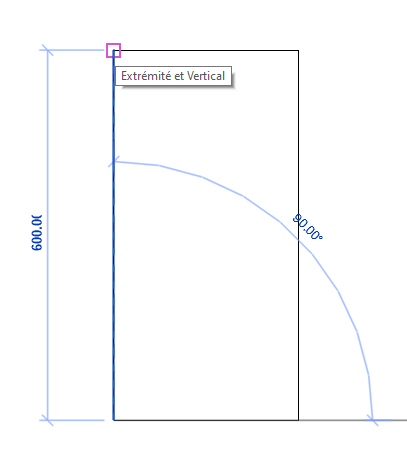

  • Dessiner une première poutre dans la longueur

  • Il est possible que la poutre n'apparaisse pas en plan

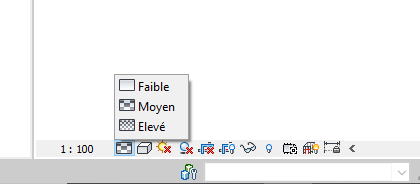

  • Activer le mode vue élevée

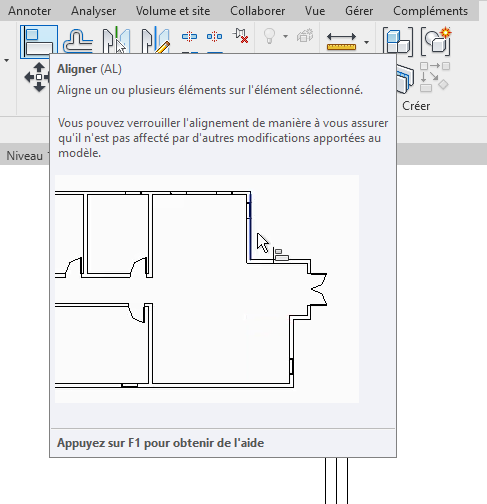

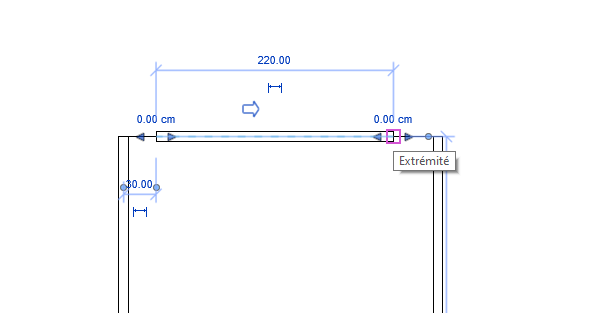

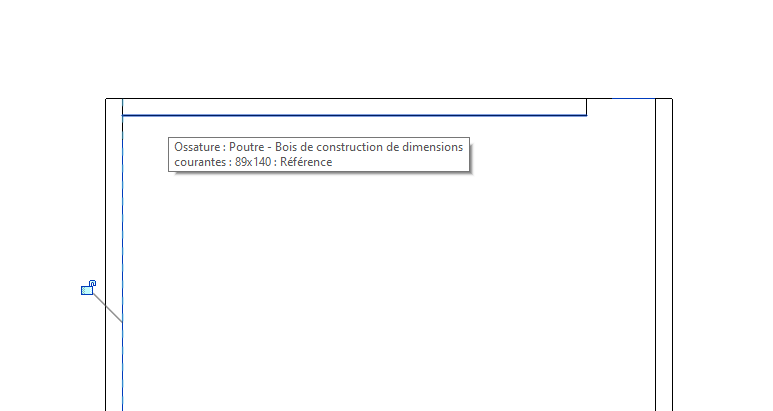

  • Aligner sur les bords de la dalle avec l'outil d'alignement
  • Utiliser le petit verrou pour contraindre les futurs ajustements

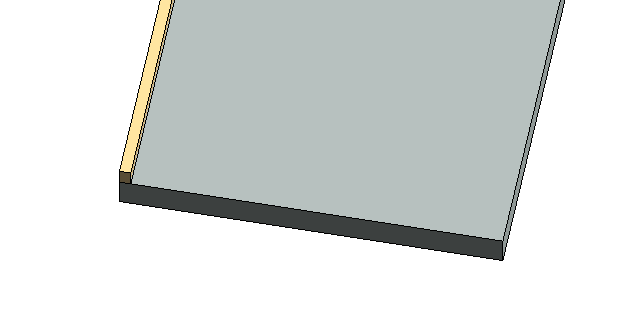

  • Passer en vue 3D

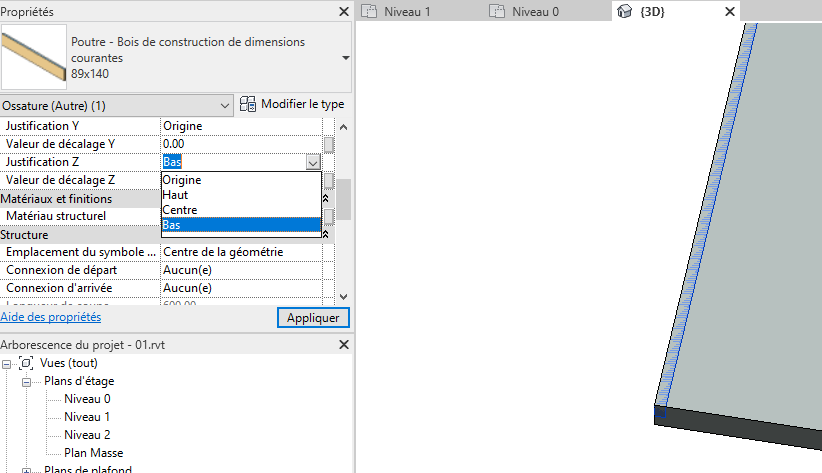

  • Ajuster la postion en Z de la poutre :
  • Prop : Position géométrique : Justification Z : Bas

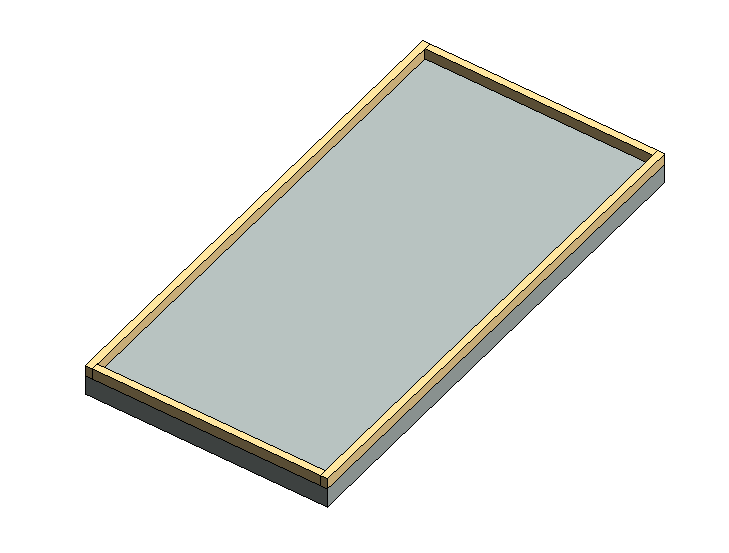

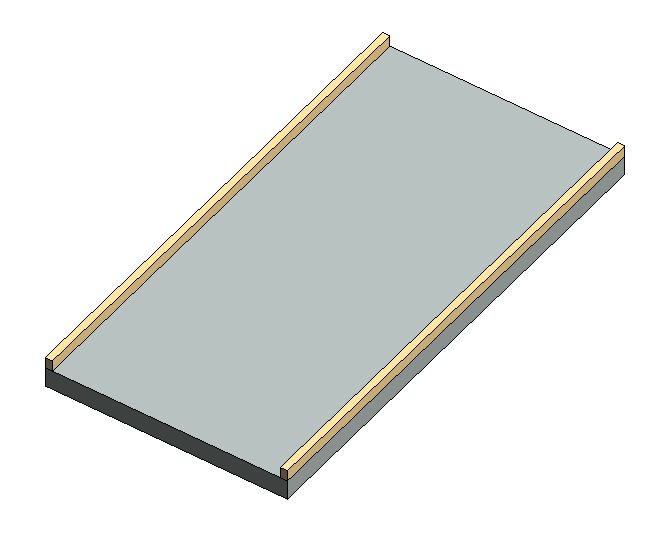

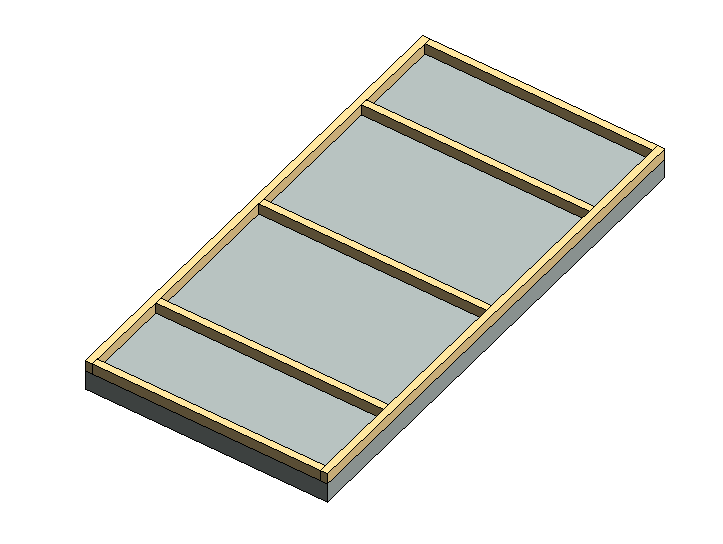

  • Dessiner les trois autres solives de rive

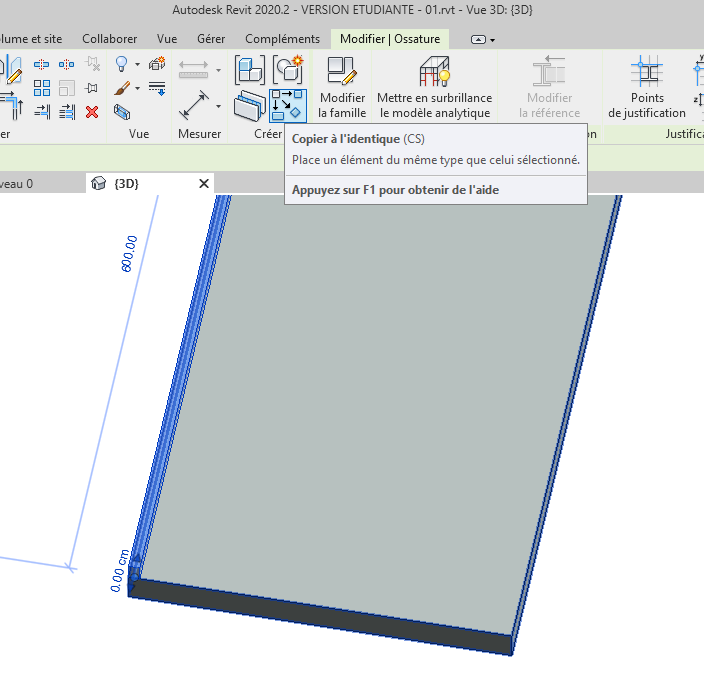

  • On peut se servir de l'outil Copier à l'identique pour aller plus vite (raccourci clavier : ''CS'' pour Create Similar). Sélectionner la poutre et commencer à dessiner un nouvel élément.

  • Ne pas dessiner les éléments en faisant référence à leurs extrémités sinon ils sont contraints sur la dalle, dessiner en gardant un espace entre eux puis utiliser l'outil d'alignement.

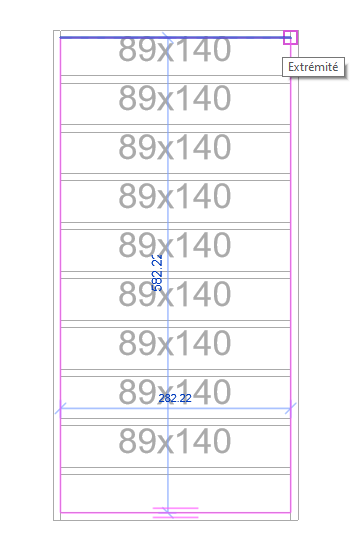

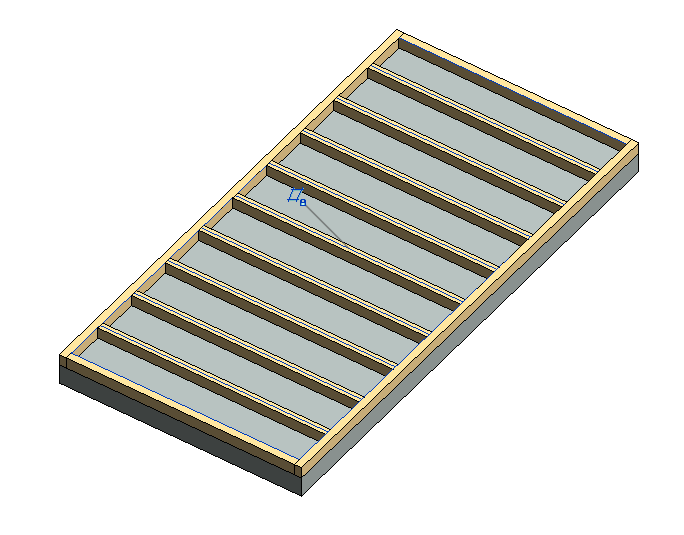

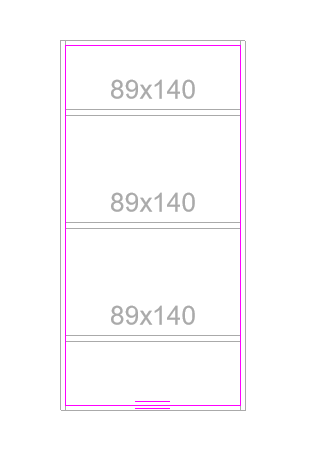

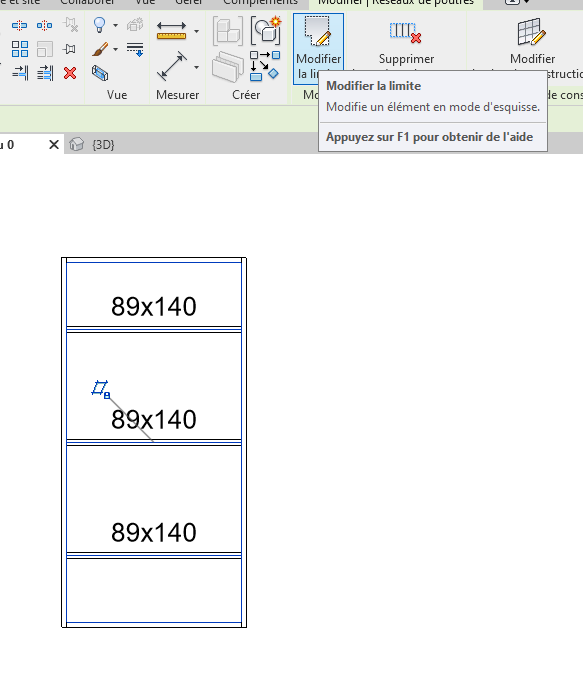

Solives

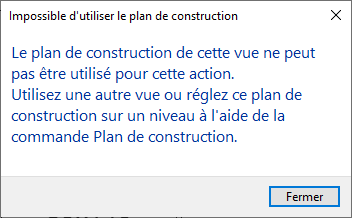

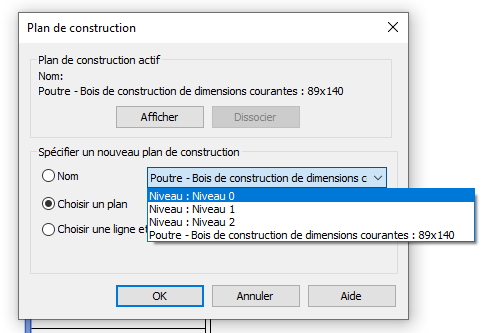

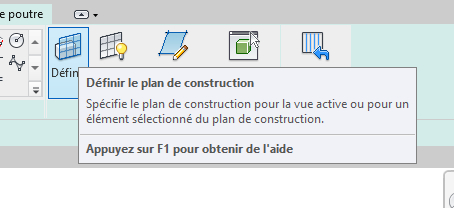

  • Définir le plan de construction : Choisir un plan : cliquer sur la face supérieure d'une solive, puis outil rectangle.

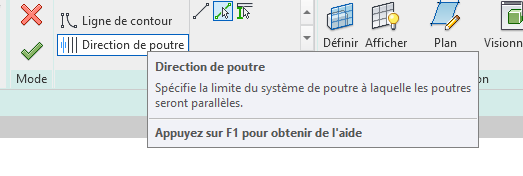

  • On peut changer le sens de la portée

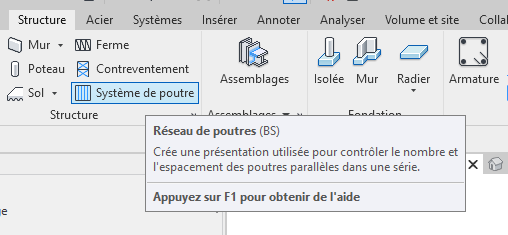

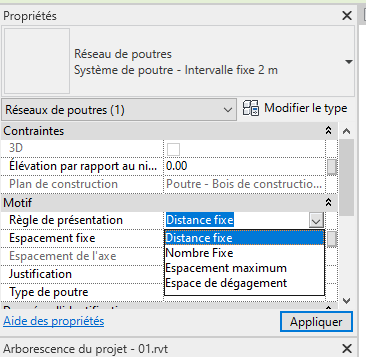

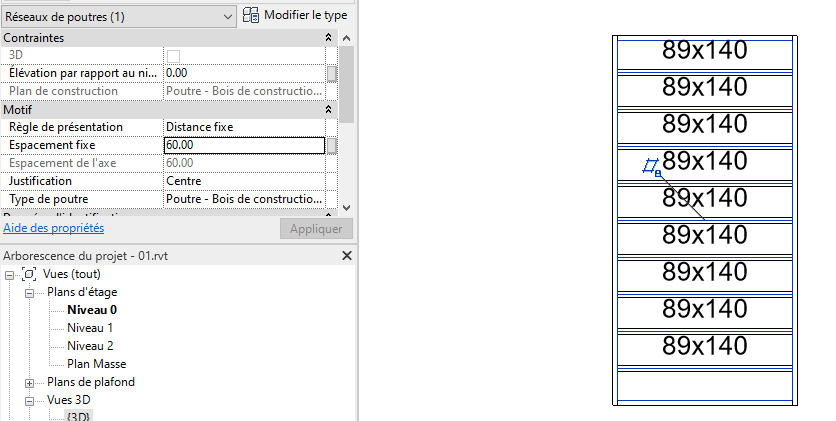

  • Prop (Réseau de poutre) : Motif : Espacement fixe : 60 cm

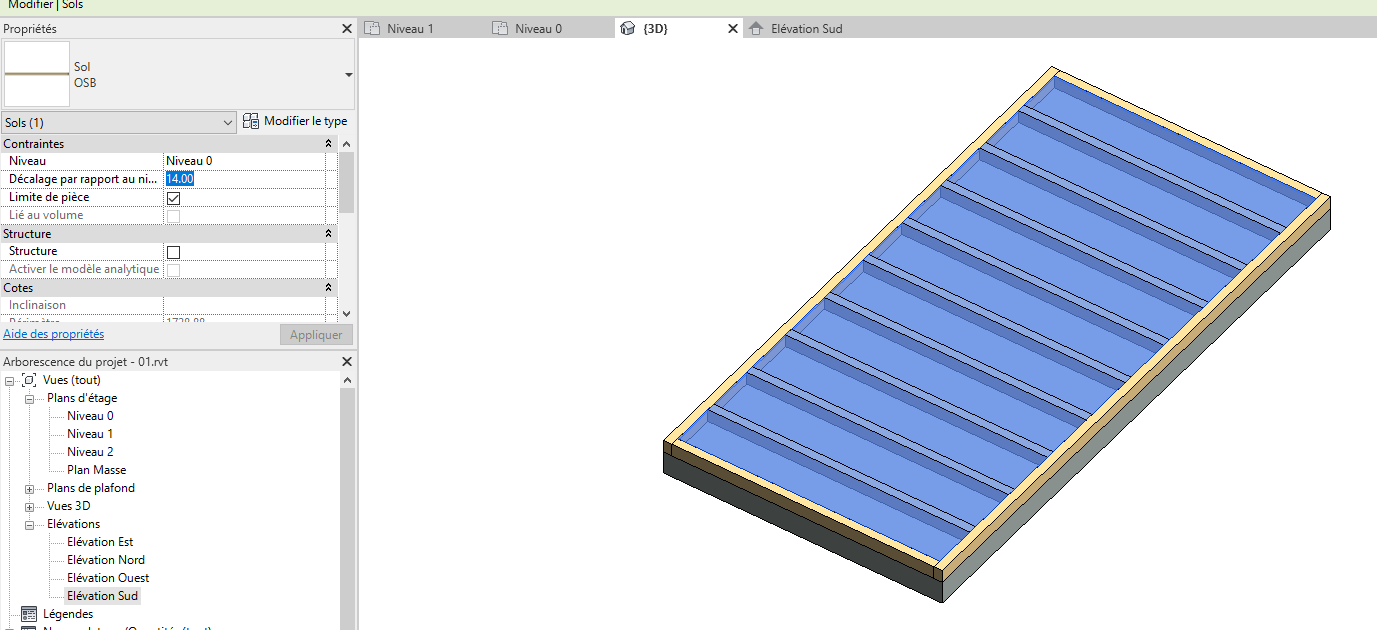

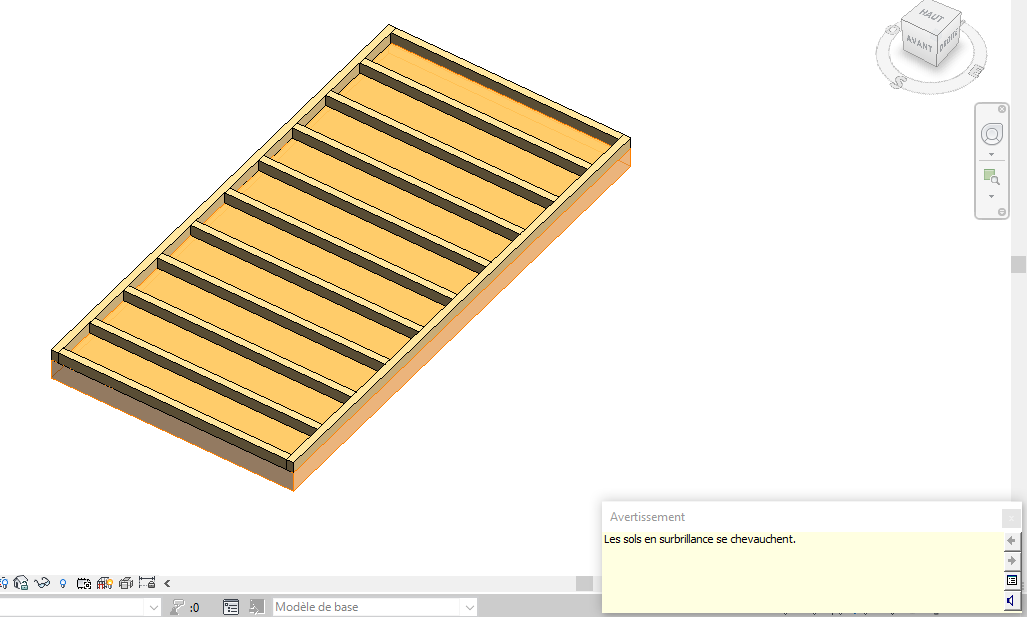

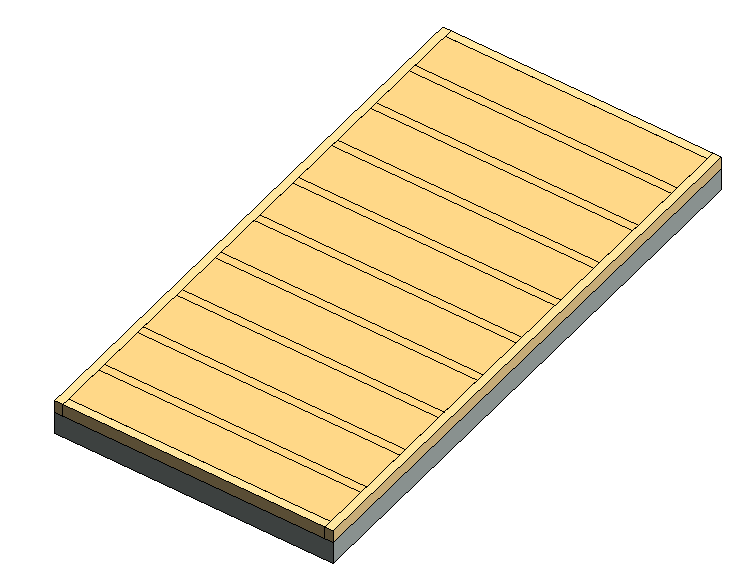

Panneau OSB

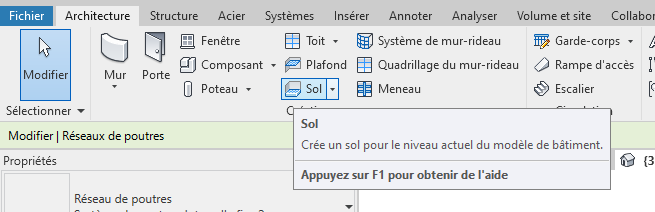

  • Rb : Architecture : Sol : Dalle architecture

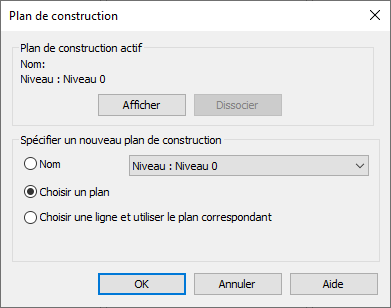

  • Plan de construction : Définir : Nom : Niveau 0

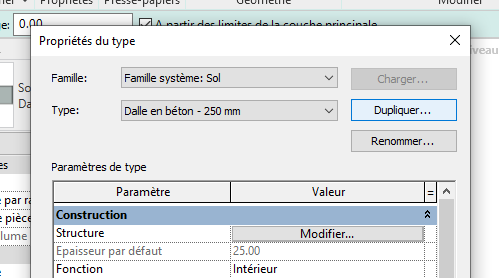

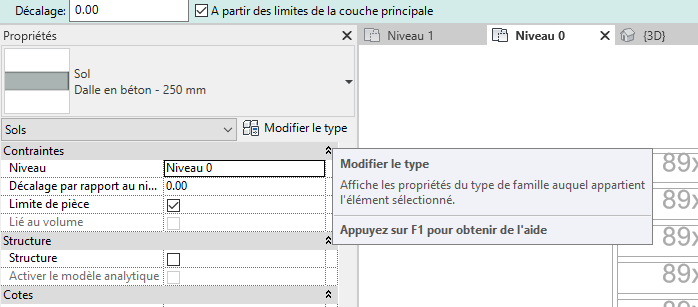

  • Éditer le type

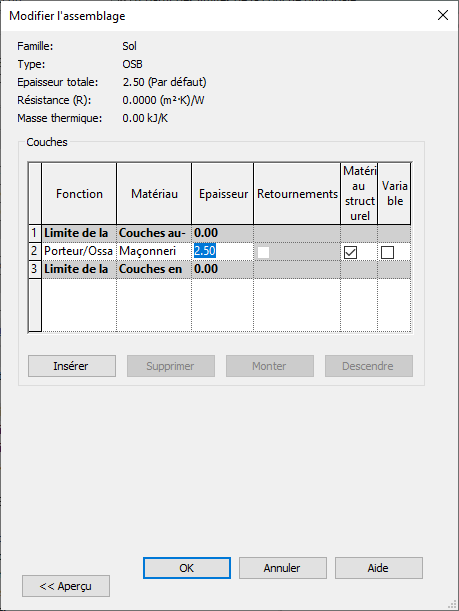

  • Prop : Modifier le type : Dupliquer : Nom ''OSB'' (OSB)

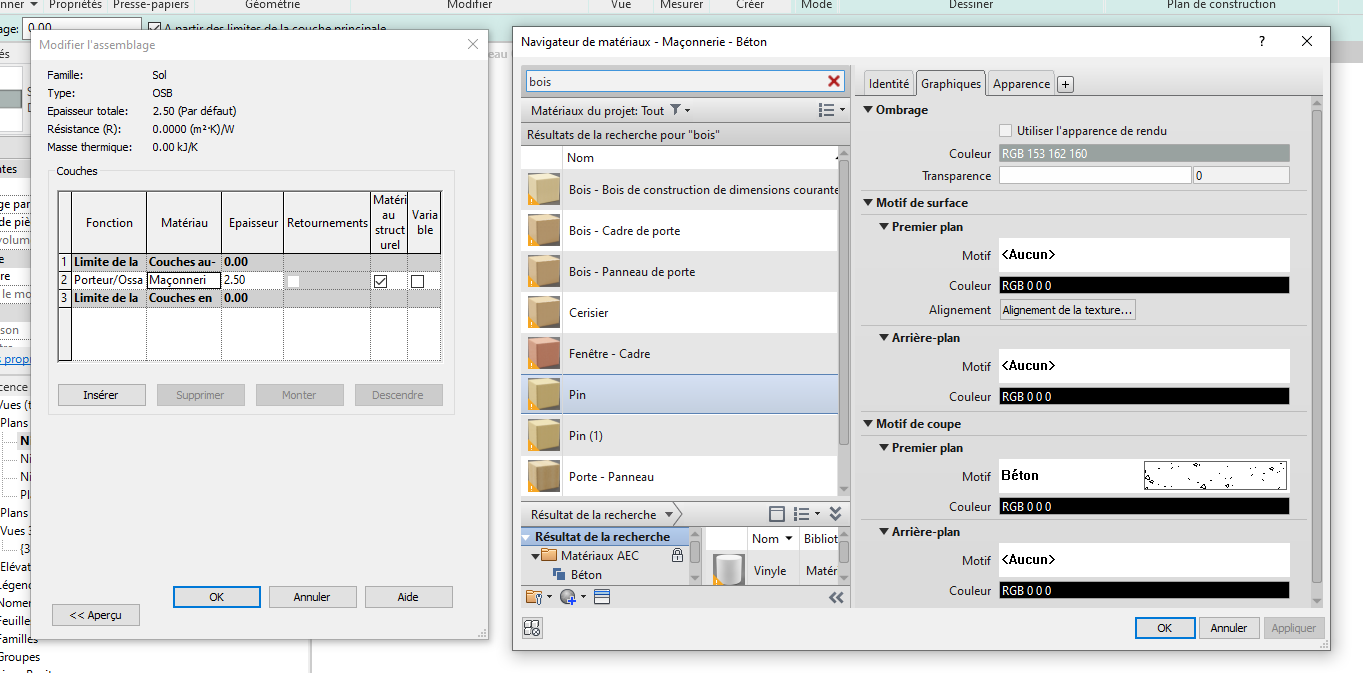

  • Structure : Modifier : Porteur (couche du milieu) : Bois (Pin) : épaisseur 2.5 cm

  • Dessiner un rectangle

  • Rb : Architecture : Sol : outil rectangle : décalage 14 cm
