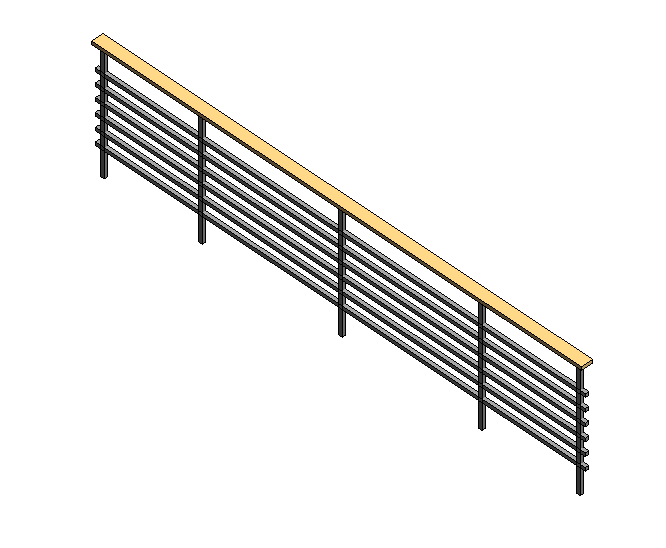

Garde-corps
Nous allons créer un nouveau type de garde-corps à l'aide de deux nouvelles familles (montant/traverse)
- Nouveau : gabarit architectural
- Unités : cm

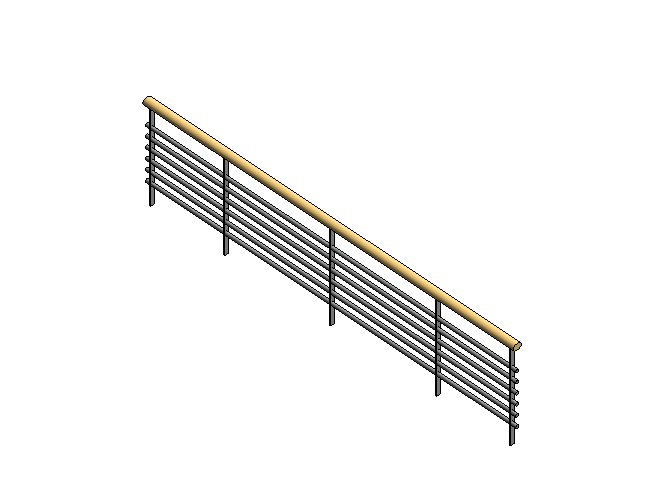

- Dessiner un garde-corps

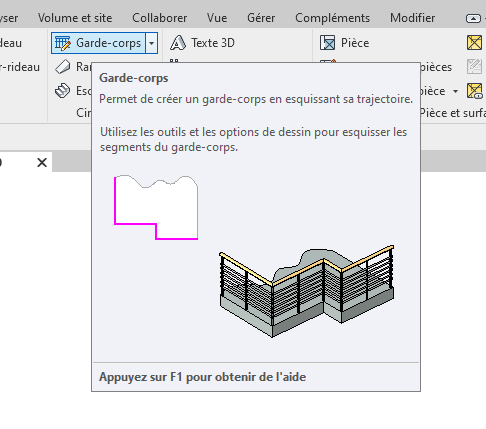

- Rb : Arch : Garde-Corps
- Valider le profil
Montants

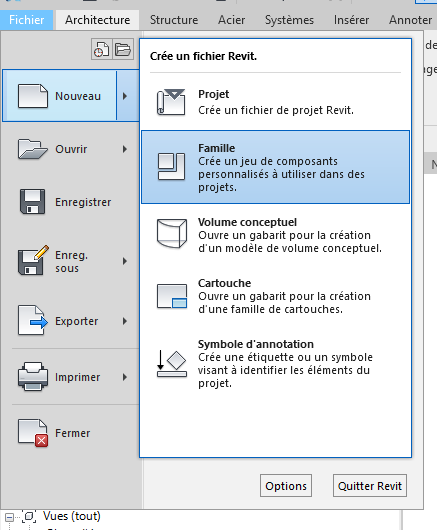

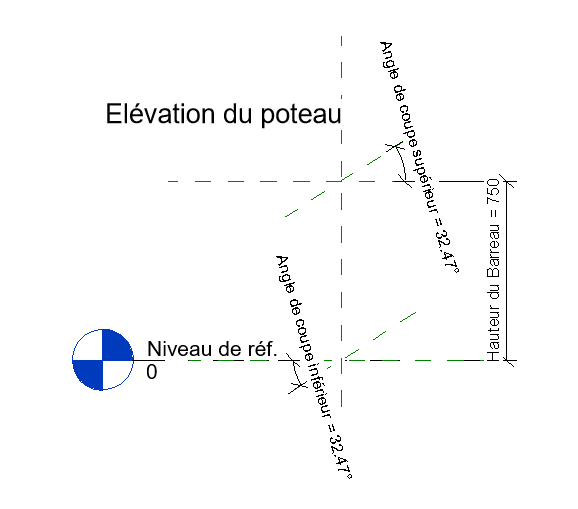

- Menu : Nouveau : Famille : ''Barreau métrique.rft''

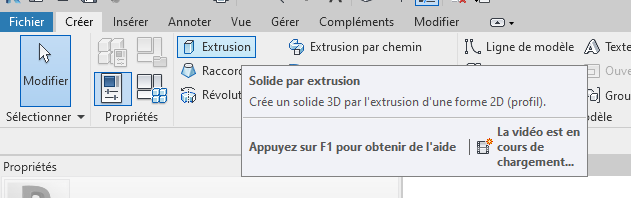

- Rb : Créer : Extrusion

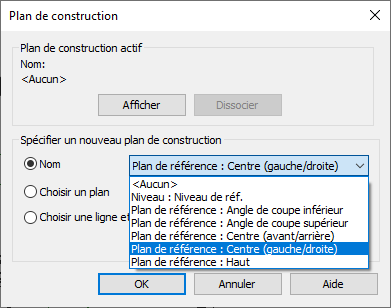

- Plan de construction : Spécifier un nouveau plan de construction : Nom : Plan de référence : Centre (gauche/droite)

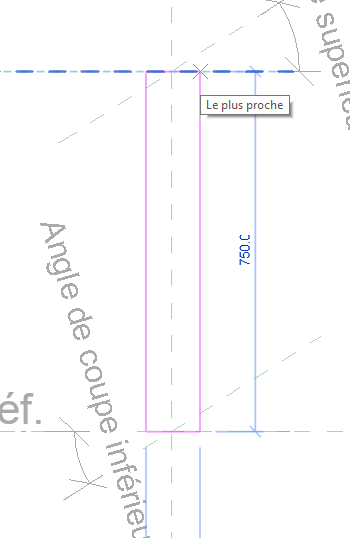

- Créer un rectangle, verrouiller les deux cadenas
- Valider

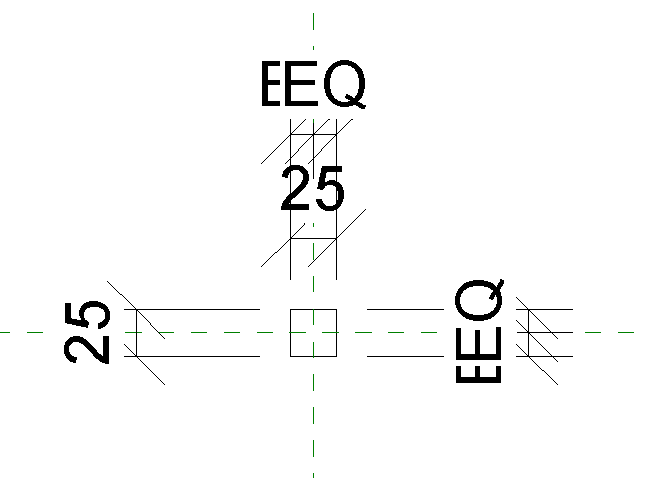

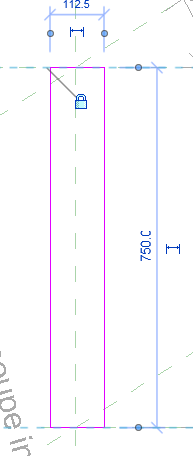

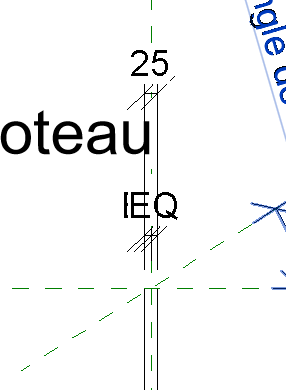

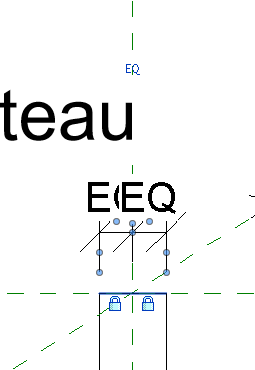

- Ajouter 2 cotes alignées de part et d'autre de l'axe central
- Cliquer sur ''EQ''

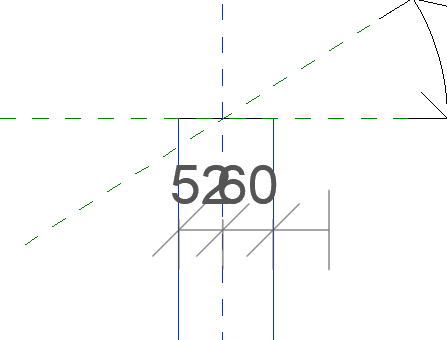

- Ajouter une cote sur une cote de 25 mm
- verrouiller

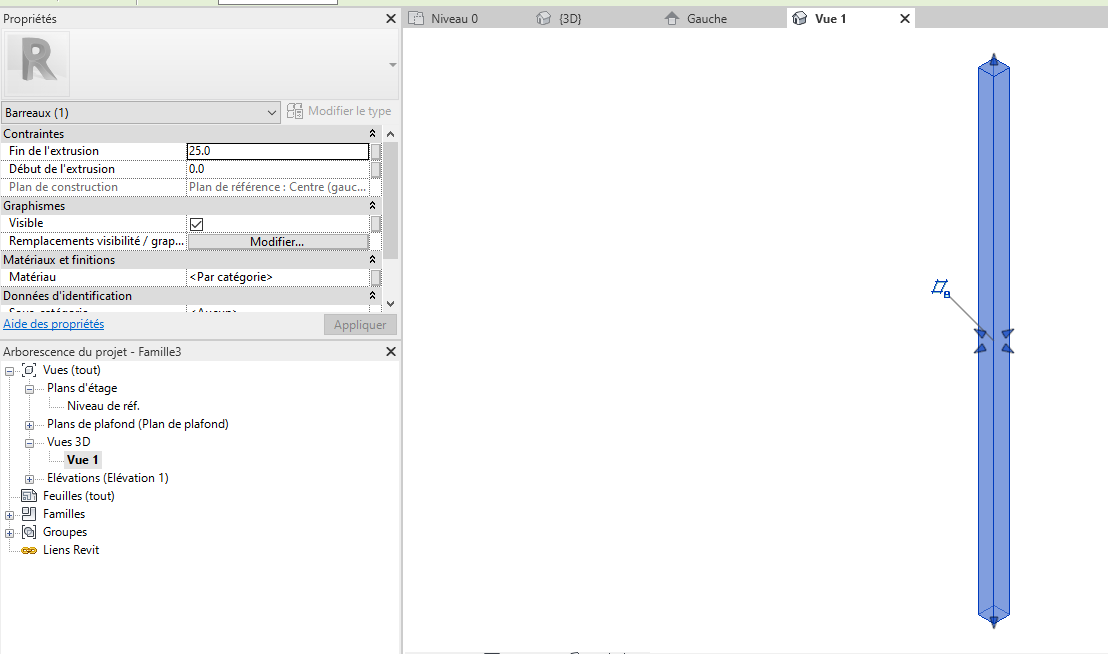

- Sélectionner le rectangle : Prop : Contraintes : Fin de l'extrusion : 25
- Prop : contraintes : Fin de l'extrusion : 25

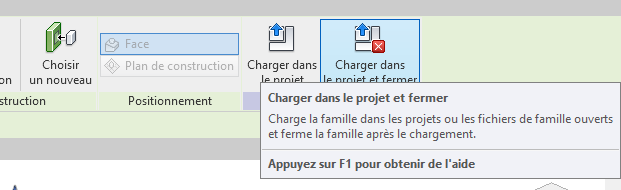

- Charger dans le projet et fermer : enregistrer le fichier : ''Montant.rfa''
Traverses

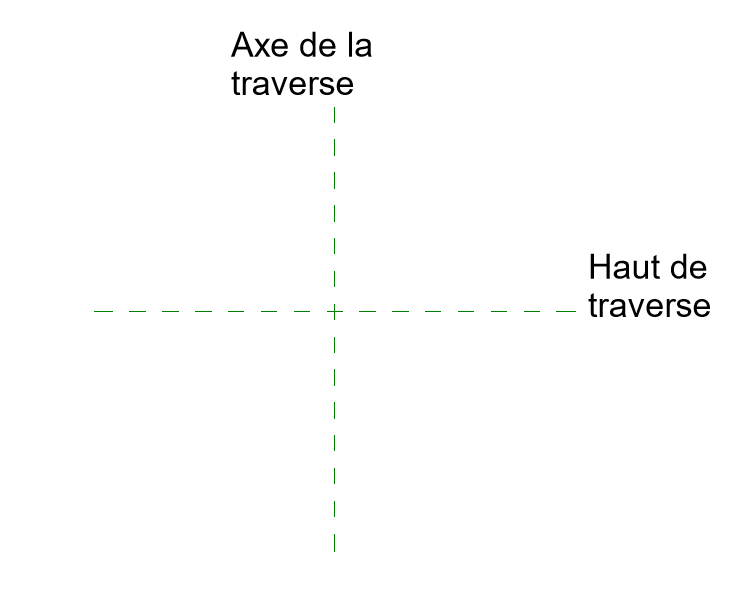

- Menu : Nouveau : Famille : ''Profil métrique-Traverse.rft''

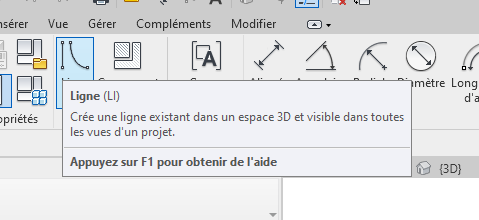

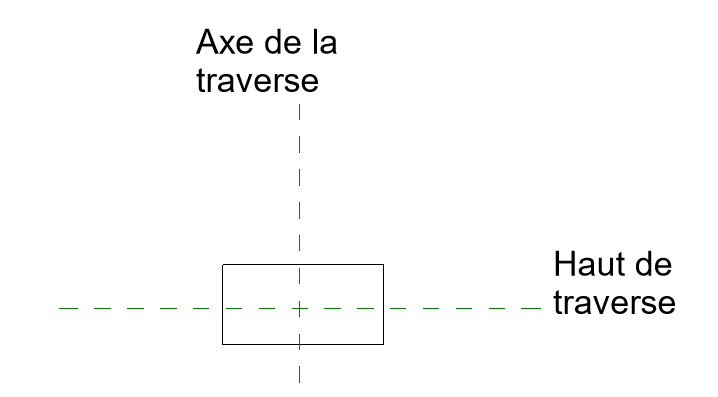

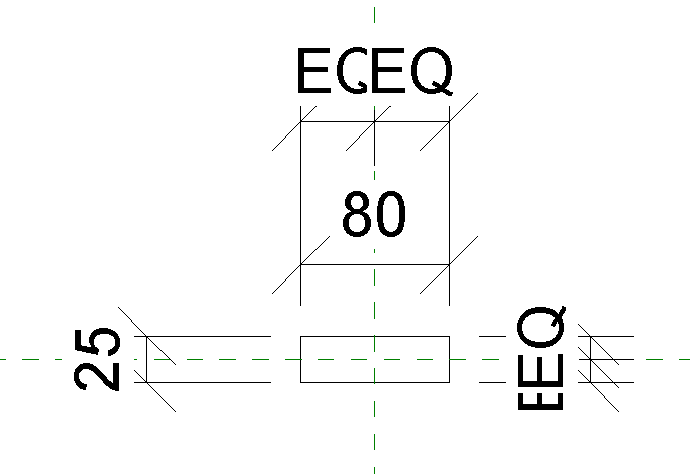

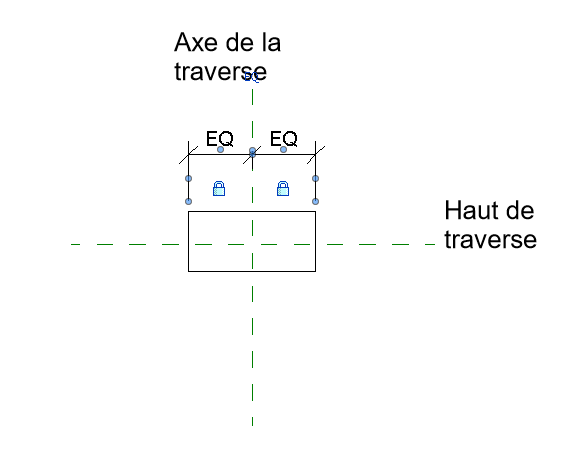

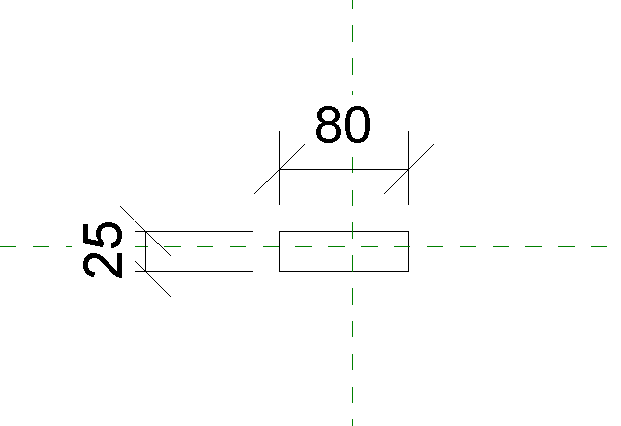

- Créer : ligne : rectangle de 80x25 mm autour de l'axe à l'aide de côtes linéaires
- Charger dans le projet et fermer : Enregistrer sous ''Traverse.rfa''

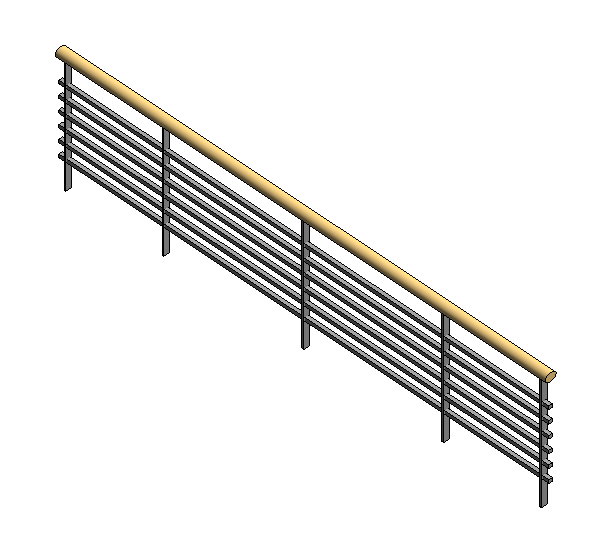

Garde-corps
*Passer sur le fichier projet
* Sélectionner le garde-corps

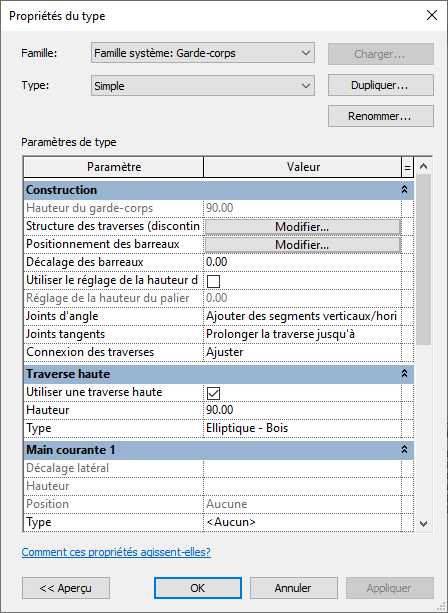

* Éditer le type : dupliquer : renommer ’’Simple’’

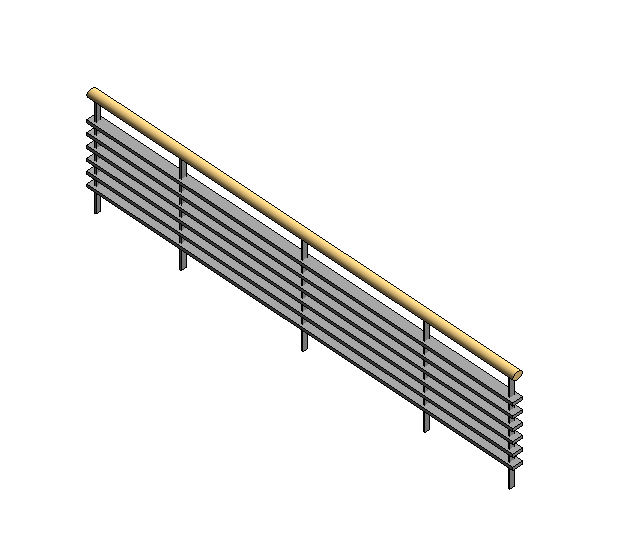

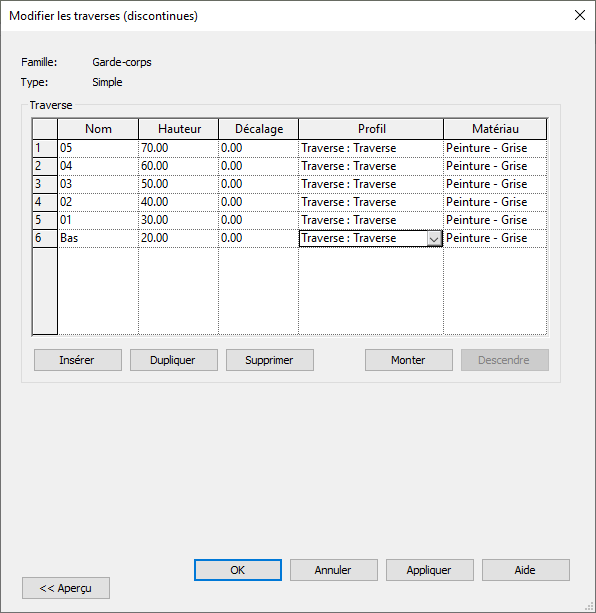

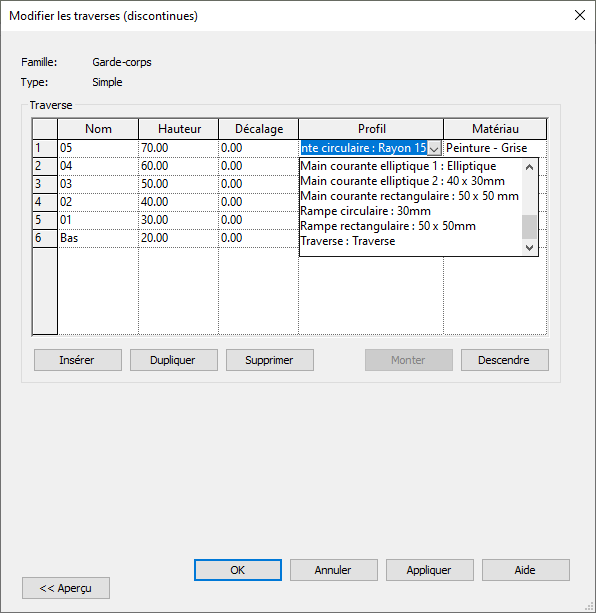

- Structure des traverses : Modifier
- Traverse : Traverse
- Valider
- Dupliquer le fichier ''Traverse.rfa'' et le renommer : ''Traverse-haute.rfa''
- Ouvrir ''Traverse.rfa''
- Redimensionner au format carré 50x50 mm

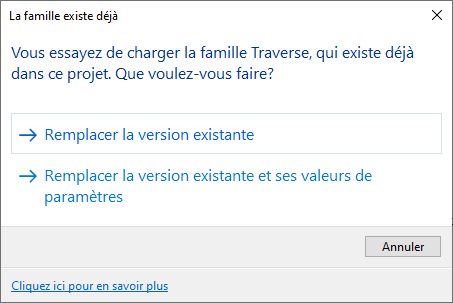

- Charger dans le projet

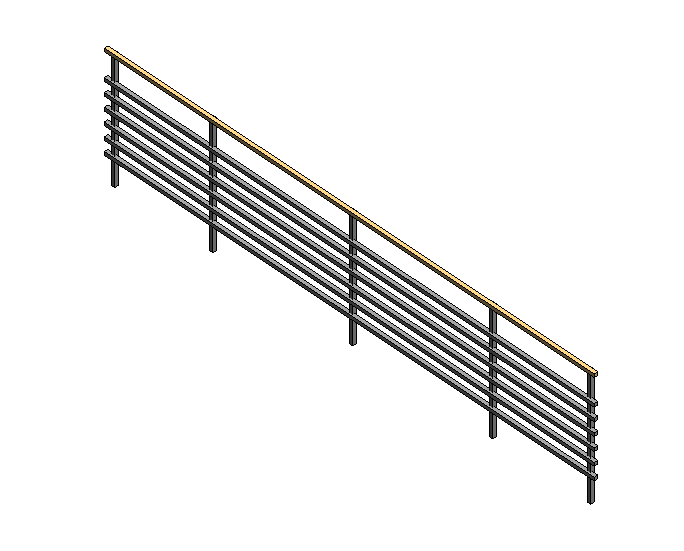

- Sélectionner le garde-corps, éditer le type

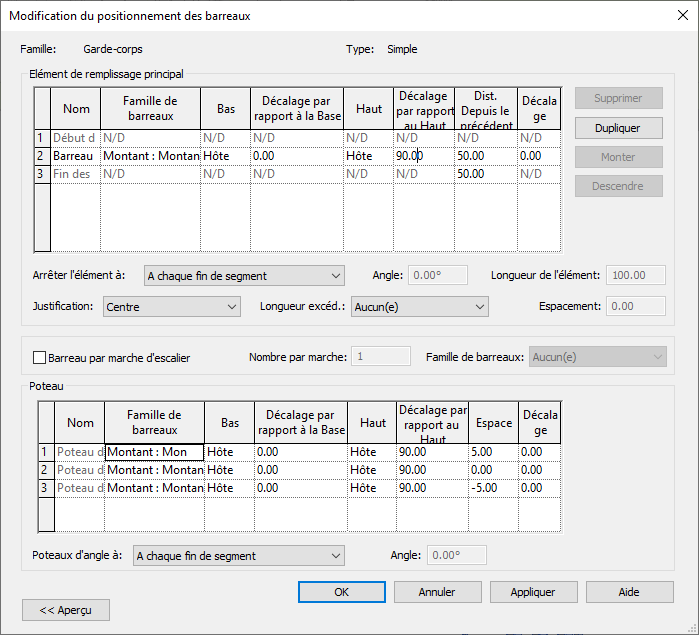

- Positionnement des barreaux
- Élément de remplissage principal : Barreau : Montant : Montant
- Haut : Hôte
- Décalage : 90
- Poteau : Famille de barreaux : Famille 1 (x 3)
- Haut : Hôte
- Décalage : 90
- Valider

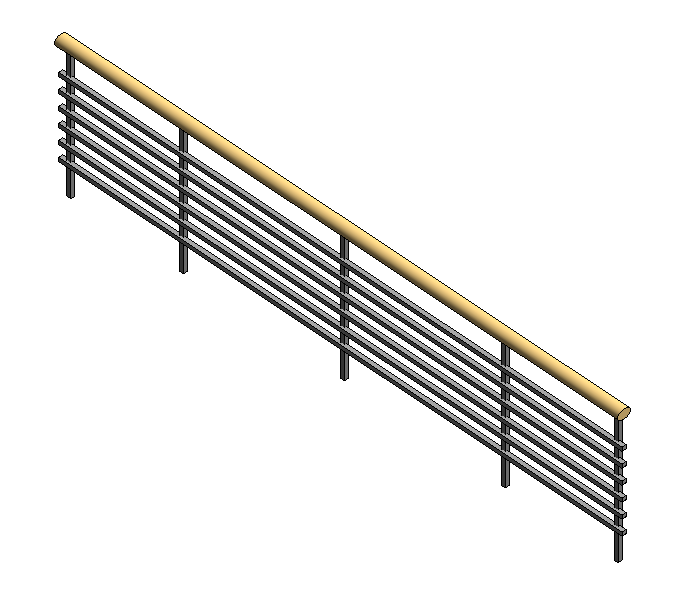

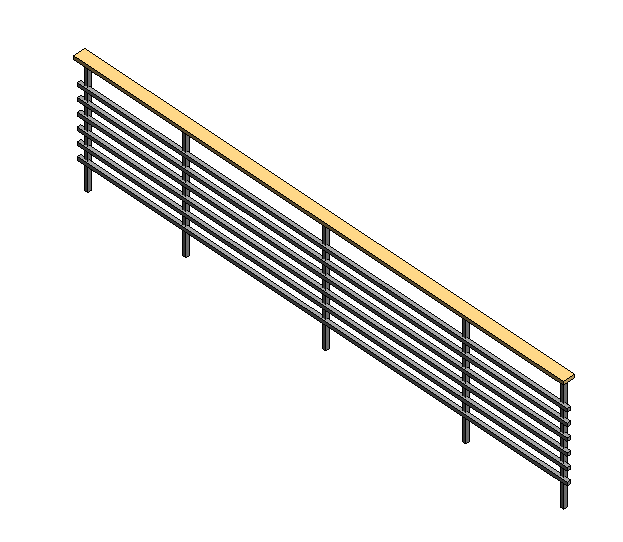

- Ouvrir le fichier ''Traverse-Haute.rtf'' et charger dans le projet

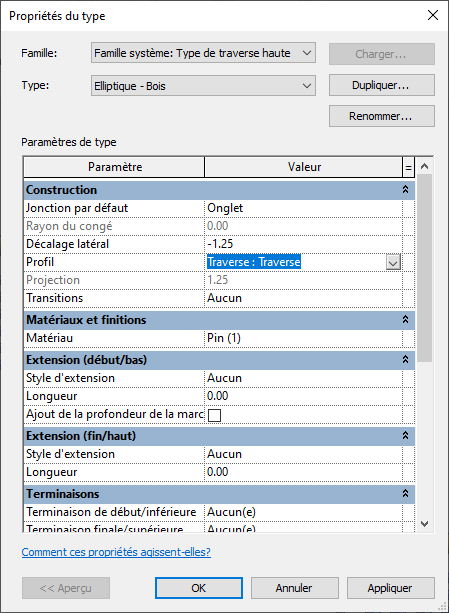

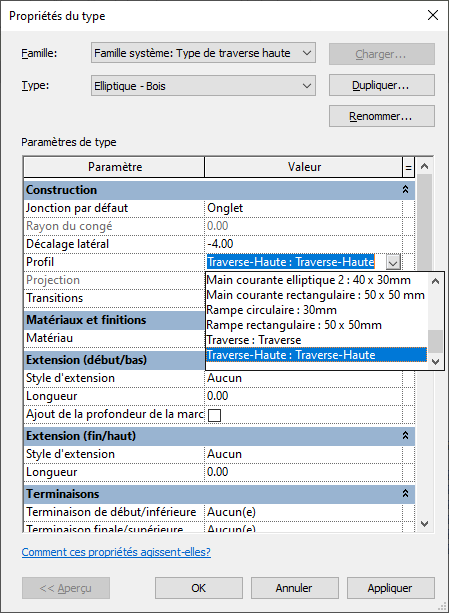

- Éditer le type du garde-corps
- Traverse haute : Type : Profil
- Profil : Traverse-Haute

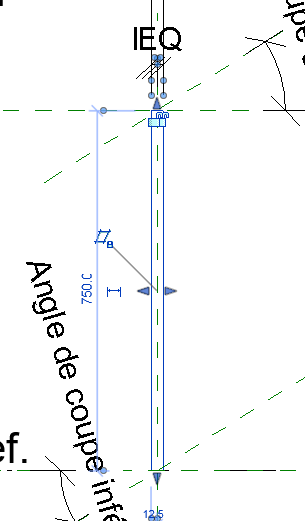

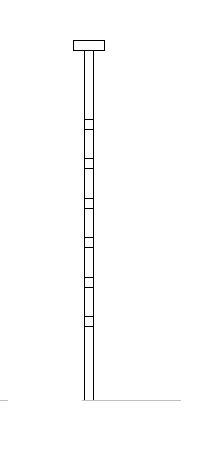

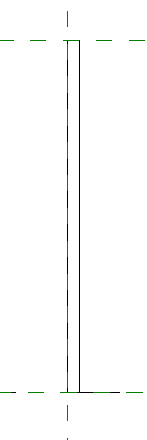

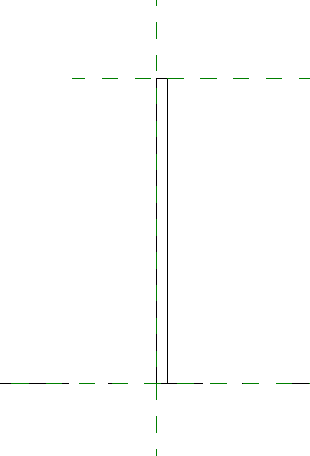

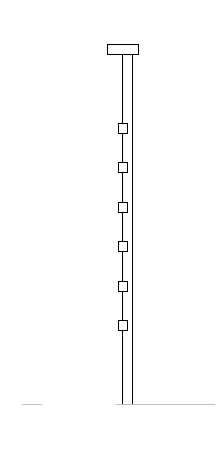

- Ouvrir ''Montant.rfa''
- Vue avant

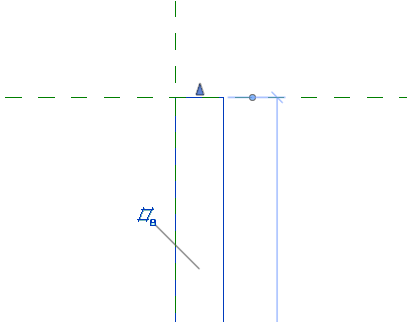

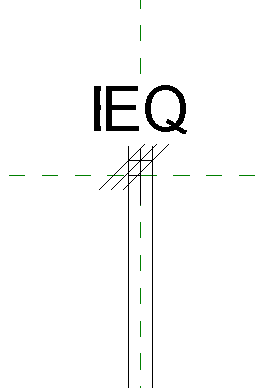

- Dissocier le plan de construction
- Centrer sur l'axe
- Charger dans le projet
